公布日：2022.07.29
申請日：2022.03.18
分類號：B01D53/78(2006.01)I;B01D53/44(2006.01)I;B01D53/04(2006.01)I;B08B9/093(2006.01)I
摘要
本申請涉及一種廢水臭氣處理系統，包括堿液噴淋塔、引風機和排氣塔，堿液噴淋塔與引風機之間設置有除臭滴濾箱，除臭滴濾箱內部設置有吸附濾層，除臭滴濾箱內部沿長度方向設置有噴水管，噴水管沿長度方向設置有若干噴頭，若干噴頭均朝向吸附濾層，廢氣先通入堿液噴淋塔內進行氧化還原，再通入除臭滴濾箱，噴水管內通入自來水，對氧化還原后的廢氣進行噴淋，從而使廢氣內的微生物在經過吸附濾層時附著在吸附濾層上，再將廢氣通入排氣塔排出，降低了臭氣中的有害微生物被排放至外界的概率。本申請具有提高臭氣處理效果的功能。
權利要求書

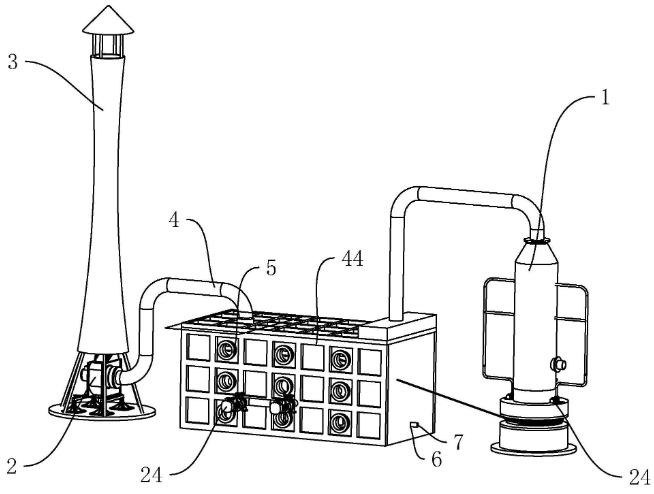

1.一種廢水臭氣處理系統，包括堿液噴淋塔（1）、引風機（2）和排氣塔（3），其特征在于：所述堿液噴淋塔（1）與所述引風機（2）之間設置有除臭滴濾箱（44），所述除臭滴濾箱（44）內部設置有吸附濾層（8），所述除臭滴濾箱（44）內部沿長度方向設置有噴水管（10），所述噴水管（10）沿長度方向設置有若干噴頭（11），若干所述噴頭（11）均朝向所述吸附濾層（8）。
2.根據權利要求1所述的一種廢水臭氣處理系統，其特征在于：除臭滴濾箱（44）側壁開設有用于進水的進水口（12）和用于補充營養液的營養液口（13），所述進水口（12）和所述營養液口（13）沿所述除臭滴濾箱（44）長度方向排列，所述噴水管（10）外壁開設有用于進水的入水口（14）和用于進營養液的營養液入口（15），所述入水口（14）和所述營養液入口（15）沿所述噴水管（10）長度方向排列，所述除臭滴濾箱（44）內部滑移設置有用于將水或營養液從外界導入所述噴水管（10）的連接管（16），所述連接管（16）沿所述噴水管（10）長度方向滑移。
3.根據權利要求2所述的一種廢水臭氣處理系統，其特征在于：所述營養液口（13）、所述進水口（12）、所述營養液入口（15）和所述入水口（14）處均轉動設置有封蓋（19），所述封蓋（19）與所述營養液口（13）、所述進水口（12）、所述營養液入口（15）、所述入水口（14）的連接處均設置有扭簧（20），所述連接管（16）兩端均設置有連接支管（21）。
4.根據權利要求3所述的一種廢水臭氣處理系統，其特征在于：所述連接支管（21）滑移套設有錐形管（22），所述錐形管（22）與所述連接支管（21）之間設置有調節彈簧（23），所述調節彈簧（23）驅動所述錐形管（22）滑移插入或抽出所述營養液口（13）、所述進水口（12）、所述營養液入口（15）和所述入水口（14）。
5.根據權利要求4所述的一種廢水臭氣處理系統，其特征在于：所述堿液噴淋塔（1）底部轉動設置有轉換盤（25），所述轉換盤（25）沿徑向開設有兩個滑移槽（26），所述滑移槽（26）內滑移設置有楔形板（27），所述楔形板（27）上均設置有水泵（24），其中一個所述水泵（24）設置有用于輸送堿液的堿液管（28），另一個所述水泵（24）設置有用于輸送清洗水的清洗管（29），所述堿液噴淋塔（1）的塔體外壁開設有連通噴嘴的進液口（30）。
6.根據權利要求5所述的一種廢水臭氣處理系統，其特征在于：所述轉換盤（25）朝向所述堿液噴淋塔（1）底部一端轉動設置有轉動盤（32），所述轉動盤（32）設置有轉軸（33），所述轉軸（33）豎直貫穿且伸入所述堿液噴淋塔（1）內部，所述轉軸（33）沿周向設置有若干扇葉（34）。
7.根據權利要求6所述的一種廢水臭氣處理系統，其特征在于：所述轉換盤（25）背離所述堿液噴淋塔（1）一端轉動設置有收卷輥（35），所述收卷輥（35）繞設有鋼絲（36），所述鋼絲（36）另一端貫穿且伸入所述除臭滴濾箱（44）內，所述鋼絲（36）伸入所述除臭滴濾箱（44）內的一端固定連接于所述連接管（16）。
8.根據權利要求7所述的一種廢水臭氣處理系統，其特征在于：所述收卷輥（35）底部設置有驅動電機（39），所述驅動電機（39）的轉軸（33）上設置有調節氣缸（40），所述收卷輥（35）、所述轉換盤（25）和所述轉動盤（32）圓心處均開設有調節孔（41），所述調節氣缸（40）的活塞桿通過所述調節孔（41）貫穿所述收卷輥（35）、所述轉換盤（25）和所述轉動盤（32），所述調節氣缸（40）的活塞桿上沿周向設置有兩個限位卡鍵（42），兩個所述楔形板（27）斜坡面朝向所述調節孔（41）且開設有限位鍵槽（43），所述收卷輥（35）和所述轉動盤（32）處的調節孔（41）處開設有限位鍵槽（43）。
發明內容
為了降低臭氣中的有害微生物被排放至外界的概率，從而提高臭氣處理效果，本申請提供一種廢水臭氣處理系統。
本申請提供的一種廢水臭氣處理系統采用如下的技術方案：一種廢水臭氣處理系統，包括堿液噴淋塔、引風機和排氣塔，所述堿液噴淋塔與所述引風機之間設置有除臭滴濾箱，所述除臭滴濾箱內部設置有吸附濾層，所述除臭滴濾箱內部沿長度方向設置有噴水管，所述噴水管沿長度方向設置有若干噴頭，若干所述噴頭均朝向所述吸附濾層。
通過采用上述技術方案，廢氣先通入堿液噴淋塔內進行氧化還原，再通入除臭滴濾箱，噴水管內通入自來水，對氧化還原后的廢氣進行噴淋，從而使廢氣內的微生物在經過吸附濾層時附著在吸附濾層上，再將廢氣通入排氣塔排出，降低了臭氣中的有害微生物被排放至外界的概率，從而提高臭氣處理效果。
可選的，除臭滴濾箱側壁開設有用于進水的進水口和用于補充營養液的營養液口，所述進水口和所述營養液口沿所述除臭滴濾箱長度方向排列，所述噴水管外壁開設有用于進水的入水口和用于進營養液的營養液入口，所述入水口和所述營養液入口沿所述噴水管長度方向排列，所述除臭滴濾箱內部滑移設置有用于將水或營養液從外界導入所述噴水管的連接管，所述連接管沿所述噴水管長度方向滑移。
通過采用上述技術方案，由于除臭滴濾箱內需要維持PH值平衡，當通水過多時，PH值降低，需要通入營養液進行PH的提升，當通水時，連接管連通入水口和進水口，當需要通入營養液時，連接管滑移至營養液入口和營養液口處，降低了營養液與水共用一個入口從而稀釋掉營養液，導致效果不佳的概率。
可選的，所述營養液口、所述進水口、所述營養液入口和所述入水口處均轉動設置有封蓋，所述封蓋與所述營養液口、所述進水口、所述營養液入口、所述入水口的連接處均設置有扭簧，所述連接管兩端均設置有連接支管。
通過采用上述技術方案，當需要通入自來水時，扭簧驅動封蓋關閉營養液口和營養液入口，連接支管分別插入進水口和入水口，當通入營養液時，扭簧驅動封蓋關閉進水口和入水口，連接支管分別插入營養液入口和營養液口，使水泵保持常開狀態，無需每次通水或通營養液時開關水泵，方便快捷。
可選的，所述連接支管滑移套設有錐形管，所述錐形管與所述連接支管之間設置有調節彈簧，所述調節彈簧驅動所述錐形管滑移插入或抽出所述營養液口、所述進水口、所述營養液入口和所述入水口。
通過采用上述技術方案，當連接支管從營養液口、進水口、營養液入口或入水口抽出時，沿錐形管的斜坡面擠壓錐形管，從而使調節彈簧收縮，便于連接支管的轉移。
可選的，所述堿液噴淋塔底部轉動設置有轉換盤，所述轉換盤沿徑向開設有兩個滑移槽，所述滑移槽內滑移設置有楔形板，所述楔形板上均設置有水泵，其中一個所述水泵設置有用于輸送堿液的堿液管，另一個所述水泵設置有用于輸送清洗水的清洗管，所述堿液噴淋塔的塔體外壁開設有連通噴嘴的進液口。
通過采用上述技術方案，當向堿液噴淋塔內通入堿液時，轉動轉換盤，使堿液管對準進液口，驅動楔形板滑移使堿液管插入進液口，當噴淋塔工作完畢后，驅動楔形板使堿液管抽出進液口，轉動轉換盤使清洗管對準進液口，驅動楔形板使清洗管插入進液口，通入清水對噴淋塔內進行清潔，降低了噴淋塔內臟污堆積過多從而影響后續廢氣處理工作的概率。
可選的，所述轉換盤朝向所述堿液噴淋塔底部一端轉動設置有轉動盤，所述轉動盤設置有轉軸，所述轉軸豎直貫穿且伸入所述堿液噴淋塔內部，所述轉軸沿周向設置有若干扇葉。
通過采用上述技術方案，當堿液噴淋塔噴淋時，驅動轉動盤轉動，轉動盤通過轉軸帶動扇葉轉動，加強堿液噴淋塔內的氣體分散程度，使廢氣與堿液之間反應更加充分，提高廢氣處理效果。
可選的，所述轉換盤背離所述堿液噴淋塔一端轉動設置有收卷輥，所述收卷輥繞設有鋼絲，所述鋼絲另一端貫穿且伸入所述除臭滴濾箱內，所述鋼絲伸入所述除臭滴濾箱內的一端固定連接于所述連接管。
通過采用上述技術方案，當除臭滴濾箱內需要補充營養液時，轉動收卷輥，收卷輥通過鋼絲帶動連接管滑移，使連接管帶動連接支管在營養液口與進水口之間進行切換，方便快捷。
可選的，所述收卷輥底部設置有驅動電機，所述驅動電機的轉軸上設置有調節氣缸，所述收卷輥、所述轉換盤和所述轉動盤圓心處均開設有調節孔，所述調節氣缸的活塞桿通過所述調節孔貫穿所述收卷輥、所述轉換盤和所述轉動盤，所述調節氣缸的活塞桿上沿周向設置有兩個限位卡鍵，兩個所述楔形板斜坡面朝向所述調節孔且開設有限位鍵槽，所述收卷輥和所述轉動盤處的調節孔處開設有限位鍵槽。
通過采用上述技術方案，當需要驅動轉動盤時，啟動調節氣缸，使調節氣缸帶動限位卡鍵卡嵌于轉動盤內的限位卡槽，隨后啟動驅動電機，通過調節氣缸帶動轉動盤轉動，當需要驅動轉換盤時，調節氣缸帶動限位卡鍵沿楔形板斜坡面滑移至轉換盤的限位卡槽內，啟動驅動電機帶動轉換盤轉動，當需要驅動收卷輥時，使調節氣缸帶動限位卡鍵卡嵌于收卷輥的限位卡槽內，啟動驅動電機帶動和收卷輥轉動，無需人工驅動轉動盤、轉換盤和收卷輥，方便快捷，同時無需設置多個驅動源，節能高效。
綜上所述，本申請包括以下至少一種有益技術效果：降低臭氣中的有害微生物被排放至外界的概率，從而提高臭氣處理效果。
降低了噴淋塔內臟污堆積過多從而影響后續廢氣處理工作的概率。
降低了試劑與自來水之間混合相互影響工作的概率。
（發明人：袁華為;毛睿濤;徐紅;沈建忠;馮曉勇;蒲婷）
