公布日：2022.08.05
申請日：2022.05.31
分類號：B01D65/02(2006.01)I;C02F1/44(2006.01)I
摘要
本發明屬于污水處理技術領域，公開了一種污水凈化再生器的微動力一體化膜，包括外骨骼，所述外骨骼內部設有凈化腔、移送腔和清洗腔，所述凈化腔設有入口和出口，所述凈化腔內頂部設有兩個插口，所述凈化腔內底部設有兩個位置對應所述插口的插槽，所述插口與所述插槽一并匹配安裝有膜架，所述移送腔及所述清洗腔頂部一并安裝有移送部件，所述移送部件輸出端安裝有第一電動伸縮桿，所述第一電動伸縮桿輸出端安裝有電磁裝置，所述移送腔內安裝有位置對應所述插口的接近開關，所述移送腔與所述清洗腔中間位置安裝有擋板組件，所述清洗腔內安裝有超聲波振子，所述清洗腔設有入水口、排水口和蓋板，所述入水口輸入端配合水泵連接有清洗箱。
權利要求書

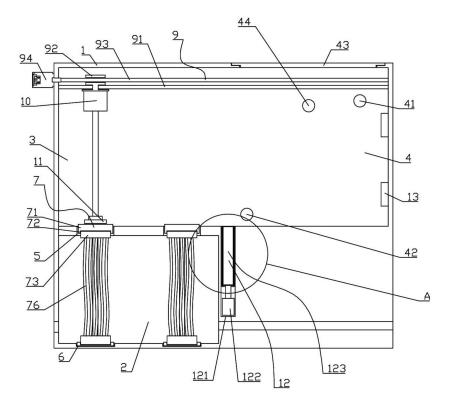

1.一種污水凈化再生器的微動力一體化膜，其特征在于：包括外骨骼(1)，所述外骨骼(1)內部設有凈化腔(2)、移送腔(3)和清洗腔(4)，所述移送腔(3)位于所述凈化腔(2)正上方，所述移送腔(3)和所述清洗腔(4)水平設置且相互連通，所述凈化腔(2)設有入口(21)和出口(22)，所述凈化腔(2)內頂部設有兩個插口(5)，所述凈化腔(2)內底部設有兩個位置對應所述插口(5)的插槽(6)，所述插口(5)與所述插槽(6)一并匹配安裝有膜架(7)，所述膜架(7)包括位于所述插口(5)和所述插槽(6)內的金屬基板(71)，所述金屬基板(71)設有滑槽(72)，所述滑槽(72)滑動安裝有膜組安裝塊(73)，所述滑槽(72)與所述膜組安裝塊(73)之間連接有彈簧組(74)，上下兩塊所述膜組安裝塊(73)之間連接有支柱(75)，上下兩塊所述膜組安裝塊(73)之間安裝有凈化膜組(76)，所述外骨骼(1)安裝有兩個輸出端分別與所述膜組安裝塊(73)接觸的振動電機(8)，所述移送腔(3)及所述清洗腔(4)頂部一并安裝有移送部件(9)，所述移送部件(9)輸出端安裝有第一電動伸縮桿(10)，所述第一電動伸縮桿(10)輸出端安裝有電磁裝置(11)，所述移送腔(3)內安裝有位置對應所述插口(5)的接近開關，所述移送腔(3)與所述清洗腔(4)中間位置安裝有擋板組件(12)，所述擋板組件(12)包括安裝槽(121)，所述安裝槽(121)內安裝有第二電動伸縮桿(122)，所述第二電動伸縮桿(122)輸出端連接有位于所述安裝槽(121)中的伸縮性擋板(123)，所述伸縮性擋板(123)包括相互之間滑動匹配的內板(1231)和外殼(1232)，所述第二電動伸縮桿(122)輸出端與所述內板(1231)底部連接，所述清洗腔(4)內安裝有超聲波振子(13)，所述清洗腔(4)設有入水口(41)、排水口(42)和蓋板(43)，所述入水口(41)輸入端配合水泵連接有清洗箱。
2.根據權利要求1所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述外骨骼(1)可焊接各種配合件。
3.根據權利要求2所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述凈化膜組(76)可拆卸安裝于所述膜組安裝塊(73)。
4.根據權利要求3所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述移送部件(9)包括導軌(91)，所述導軌(91)滑動安裝有滑塊(92)，所述第一電動伸縮桿(10)安裝于所述滑塊(92)上，所述導軌(91)內轉動連接有絲桿(93)，所述絲桿(93)與所述滑塊(92)螺紋連接，所述絲桿(93)動力端連接有伺服電機(94)。
5.根據權利要求4所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述插口(5)與所述膜組安裝塊(73)配合位置設有阻水圈。
6.根據權利要求5所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述內板(1231)和所述外殼(1232)滑動匹配位置安裝有阻水圈。
7.根據權利要求6所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述清洗箱內液體為次氯酸鈉和氫氧化鈉的混合液。
8.根據權利要求7所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述排水口(42)安裝有電動蝶閥。
9.根據權利要求8所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述超聲波振子(13)不少于兩個。
10.根據權利要求9所述的一種污水凈化再生器的微動力一體化膜，其特征在于：所述清洗腔(4)內安裝有水位傳感器(44)。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種污水凈化再生器的微動力一體化膜。
為實現上述技術目的，本發明采用的技術方案如下：
一種污水凈化再生器的微動力一體化膜，包括外骨骼，所述外骨骼內部設有凈化腔、移送腔和清洗腔，所述移送腔位于所述凈化腔正上方，所述移送腔和所述清洗腔水平設置且相互連通，所述凈化腔設有入口和出口，所述凈化腔內頂部設有兩個插口，所述凈化腔內底部設有兩個位置對應所述插口的插槽，所述插口與所述插槽一并匹配安裝有膜架，所述膜架包括位于所述插口和所述插槽內的金屬基板，所述金屬基板設有滑槽，所述滑槽滑動安裝有膜組安裝塊，所述滑槽與所述膜組安裝塊之間連接有彈簧組，上下兩塊所述膜組安裝塊之間連接有支柱，上下兩塊所述膜組安裝塊之間安裝有凈化膜組，所述外骨骼安裝有兩個輸出端分別與所述膜組安裝塊接觸的振動電機，所述移送腔及所述清洗腔頂部一并安裝有移送部件，所述移送部件輸出端安裝有第一電動伸縮桿，所述第一電動伸縮桿輸出端安裝有電磁裝置，所述移送腔內安裝有位置對應所述插口的接近開關，所述移送腔與所述清洗腔中間位置安裝有擋板組件，所述擋板組件包括安裝槽，所述安裝槽內安裝有第二電動伸縮桿，所述第二電動伸縮桿輸出端連接有位于所述安裝槽中的伸縮性擋板，所述伸縮性擋板包括相互之間滑動匹配的內板和外殼，所述第二電動伸縮桿輸出端與所述內板底部連接，所述清洗腔內安裝有超聲波振子，所述清洗腔設有入水口、排水口和蓋板，所述入水口輸入端配合水泵連接有清洗箱。
進一步限定，所述外骨骼可焊接各種配合件，這樣的設計，便于外骨骼的配合安裝。
進一步限定，所述凈化膜組可拆卸安裝于所述膜組安裝塊，這樣的設計，便于對凈化膜組的拆裝更換。
進一步限定，所述移送部件包括導軌，所述導軌滑動安裝有滑塊，所述第一電動伸縮桿安裝于所述滑塊上，所述導軌內轉動連接有絲桿，所述絲桿與所述滑塊螺紋連接，所述絲桿動力端連接有伺服電機，這樣的設計，控制伺服電機正反運行，就能實現滑塊的前后移動，方便快捷。
進一步限定，所述插口與所述膜組安裝塊配合位置設有阻水圈，這樣的設計，防水泄漏。
進一步限定，所述內板和所述外殼滑動匹配位置安裝有阻水圈，這樣的設計，防水泄漏。
進一步限定，所述清洗箱內液體為次氯酸鈉和氫氧化鈉的混合液，這樣的設計，保證清洗效果。
進一步限定，所述排水口安裝有電動蝶閥，這樣的設計，實現自動排水的目的。
進一步限定，所述超聲波振子不少于兩個，這樣的設計，加強清洗效果。
進一步限定，所述清洗腔內安裝有水位傳感器，這樣的設計，達到水位控制目的。
采用本發明的有益效果：
本發明將膜的凈化和清洗直接生產成一個整體，所以在使用時，能實現直接放置就完成安裝的目的；
本發明中凈化腔實現凈化目的，移送腔和清洗腔的配合，實現對膜架上凈化膜組的自動清洗，振動電機的設置，使凈化膜組在凈化過程中進行微振動，防止堵塞，保證凈化效果；
本發明兩個膜架的設置，能實現加強凈化效果的目的，同時也可適用于一個膜架清洗的同時，另一個膜架進行凈化，達到不停工的目的，保證凈化效率。
（發明人：岳東亭;嚴璇;邱洪軍;孫京飛;張孝添）
