公布日：2022.04.12
申請日：2021.12.31
分類號：C02F3/30(2006.01)I
摘要
本發明提供一種ASO法在低碳氮比下深度脫氮的污水處理裝置及工藝，所述裝置按照污水的水流方向，依次設置厭氧池、硫自養反硝化池和好氧池，以及與構建在A(yíng)SO工藝旁的造粒制作單元；所述造粒制作單元包括依次連接的馴化池、制粒池、交聯池、冷凍池和自動投加裝置；所述自動投加裝置用于將造粒自動投加至硫自養反硝化池。本發明所述裝置提高了除氮效率，無需新增構筑物，可以放置在在污水處理廠二沉池前。所述工藝包括：污水依次經過厭氧池、硫自養反硝化池和好氧池后出水，所述好氧池中的硝化液回流至所述厭氧池。本發明所述工藝無需外加碳源、原料成本低、無污染物排放，提高污水利用率，實現污水再利用，符合綠色環保的要求。

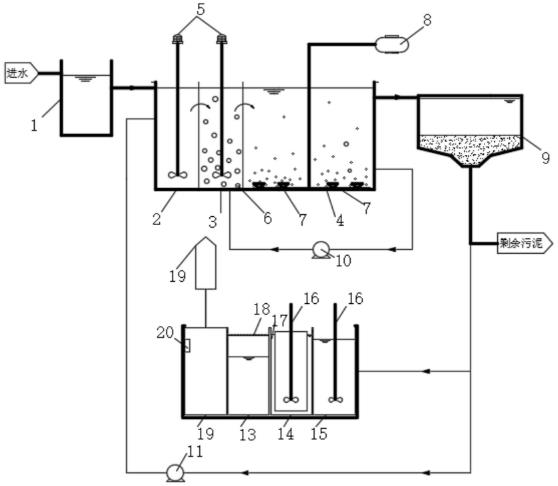

權利要求書
1.一種利用ASO法脫氮的污水處理裝置，其特征在于，按照污水的水流方向，依次設置厭氧池、硫自養反硝化池和好氧池，以及構建在A(yíng)SO工藝旁的造粒制作單元；所述造粒制作單元包括依次連接的馴化池、制粒池、交聯池、冷凍池和自動投加裝置；所述自動投加裝置用于將造粒自動投加至硫自養反硝化池。
2.根據權利要求1所述的污水處理裝置，其特征在于，所述好氧池設置有硝化液回流管路至所述硫自養反硝化池；優選地，所述厭氧池和硫自養反硝化池的過水處設置透水隔網；優選地，所述硫自養反硝化池和好氧池的過水處設置透水隔網。
3.根據權利要求1或2所述的污水處理裝置，其特征在于，所述馴化池內部設置有攪拌裝置；優選地，所述馴化池與制粒池通過單向管道連接。
4.根據權利要求1-3任一項所述的污水處理裝置，其特征在于，所述制粒池設置有污泥管道；優選地，所述污泥管道與交聯池的頂部連接。
5.根據權利要求1-4任一項所述的污水處理裝置，其特征在于，所述交聯池的頂部設置有透水隔板。
6.根據權利要求1-5任一項所述的污水處理裝置，其特征在于，所述冷凍池設置有溫度控制裝置；優選地，所述冷凍池用于固化和儲存造粒。
7.根據權利要求1-6任一項所述的污水處理裝置，其特征在于，所述污水處理裝置還包括初沉池和二沉池；優選地，所述初沉池與所述厭氧池連接；優選地，所述二沉池與所述好氧池連接；優選地，所述二沉池底部設置有污泥出口，所述污泥出口連接有污泥回流管路，所述污泥回流管路與所述厭氧池以及所述造粒制作單元相連。
8.一種ASO法在低碳氮比下深度脫氮的污水處理工藝，其特征在于，利用權利要求1-7任一項所述的污水處理裝置，所述污水處理工藝包括：污水依次經過厭氧池、硫自養反硝化池和好氧池后出水；所述好氧池中的硝化液回流至所述厭氧池。
9.根據權利要求8所述的污水處理工藝，其特征在于，所述污水處理工藝還包括：污水進入初沉池后依次經過厭氧池、硫自養反硝化池和好氧池后出水流入二沉池；優選地，所述二沉池排出的部分活性污泥回流至所述厭氧池以及所述造粒制作單元；所述二沉池的剩余污泥排出回收。
10.根據權利要求8或9所述的污水處理工藝，其特征在于，所述硫自養反硝化池內為缺氧條件；優選地，所述硫自養反硝化池內溶解氧含量為0.2-0.5mg/L；優選地，所述硫自養反硝化池內含有硫自養反硝化造粒。
發明內容
鑒于現有技術中存在的問題，本發明提供一種ASO法在低碳氮比下深度脫氮的污水處理裝置及工藝，所述裝置可將造粒自動投加至硫自養反硝化池，提高除氮效率；所述工藝解決了深度脫氮的污水處理過程中碳源投加難、成本高和運行不穩定等問題，提高污水利用率，實現污水再利用。
ASO工藝指通過厭氧池、硫自養反硝化池和好氧池依次相連的組合工藝用于去除水中有機污染物和氮、磷等活性污泥的污水處理方法，簡稱ASO法。
為達到上述技術效果，本發明采用以下技術方案：
第一方面，本發明提供了一種用于脫氮的污水處理裝置，按照污水的水流方向，依次設置厭氧池、硫自養反硝化池和好氧池，以及構建在A(yíng)SO工藝旁的造粒制作單元。
所述造粒制作單元包括依次連接的馴化池、制粒池、交聯池、冷凍池和自動投加裝置；所述自動投加裝置用于將造粒自動投加至硫自養反硝化池。
本發明中，所述厭氧池、硫自養反硝化池和好氧池的容積比為1：1：3。
本發明中，所述造粒制作工藝單元可以縮短造粒的制作時間，可以大批量生產，且不會(huì )有污染物的排放，符合綠色環保的要求，制作的造�？勺詣�(dòng)投加至硫自養反硝化池，提高了除氮效率；所述污水處理裝置無需新增構筑物，可以放置在在污水處理廠二沉池前，適用于大、中型城鎮污水和工業廢水的處理。
作為本發明優選的技術方案，所述好氧池設置有硝化液回流管路至所述硫自養反硝化池。
本發明中，所述好氧池與鼓風裝置連接。
本發明中，所述好氧池的底部設置有曝氣管。
本發明中，所述硫自養反硝化池內部設置有攪拌裝置。
優選地，所述厭氧池和硫自養反硝化池的過水處設置透水隔網。
優選地，所述硫自養反硝化池和好氧池的過水處設置透水隔網。
本發明中，所述厭氧池和自養反硝化池內部均設置有攪拌裝置。
本發明中，所述透水隔網的主要作用是防止造粒流失，透水隔網需定期清洗更換，防止堵塞造成水流不暢。
作為本發明優選的技術方案，所述馴化池內部設置有攪拌裝置。
優選地，所述馴化池與制粒池通過單向管道連接。
本發明中，所述馴化池的管道進口設置有開關裝置，所述開關裝置在馴化好活性污泥后打開。
本發明中，所述馴化池用于將二沉池回流的活性污泥及投加的硫粉混合均勻后進行馴化，馴化好的活性污泥通過單向管道進入制粒池。
作為本發明優選的技術方案，所述制粒池設置有污泥管道。
優選地，所述污泥管道與交聯池的頂部連接。
本發明中，所述制粒池四周設置有水浴加熱池，水浴加熱池設置有加熱裝置。
本發明中，所述制粒池用于將馴化好的活性污泥和水凝膠載體通過攪拌裝置混合均勻，得到造粒凝膠。
作為本發明優選的技術方案，所述交聯池的頂部設置有透水隔板。
本發明中，所述透凝膠隔板為多圓孔平面結構。
本發明中，所述透凝膠隔板需定期清洗疏通，防止透凝膠隔板的圓孔堵塞。
本發明中，所述透水隔板內部含有2％飽和氯化鈣溶液。
本發明中，所述交聯池用于將凝膠制作成造粒。
作為本發明優選的技術方案，所述冷凍池設置有溫度控制裝置。
本發明中，所述冷凍池的溫度保持為-4℃。
優選地，所述冷凍池用于固化和儲存造粒。
作為本發明優選的技術方案，所述污水處理裝置還包括初沉池和二沉池。
優選地，所述初沉池與所述厭氧池連接。
優選地，所述二沉池與所述好氧池連接。
優選地，所述二沉池底部設置有污泥出口，所述污泥出口連接有污泥回流管路，所述污泥回流管路與所述厭氧池以及所述造粒制作單元相連。
第二方面，本發明提供一種利用上述裝置在低碳氮比下深度脫氮的污水處理工藝，所述污水處理工藝包括：污水依次經過厭氧池、硫自養反硝化池和好氧池后出水；所述好氧池中的硝化液回流至所述厭氧池。
本發明所述污水處理工藝無需外加碳源，降低了成本，能夠在低碳氮比下深度脫氮，提高污水利用率，實現污水再利用，且反硝化速率快，能夠實現廢水的總氮達標。
作為本發明優選的技術方案，所述污水處理工藝還包括：污水進入初沉池后依次經過厭氧池、硫自養反硝化池、和好氧池后出水流入二沉池。
優選地，所述二沉池排出的部分活性污泥回流至所述厭氧池以及所述造粒制作單元；所述二沉池的剩余污泥排出回收。
本發明中，所述厭氧池的主要作用是對污水中部分有機物進行氨化并且釋放磷。
本發明中，所述硫自養反硝化池的主要作用是反硝化脫氮，自養反硝化菌在缺氧狀態下將硝態氮或亞硝態氮還原成氨氣，硫自養反硝化菌協同活性污泥中的異養反硝化菌共同作用，促進體系的脫氮效果，從而達到污水處理廠的深度脫氮。
本發明中，所述好氧池的主要作用是去除大量有機物、吸收磷及進行硝化反應。
本發明中，所述好氧池內溶解氧的含量＞2mg/L。
作為本發明優選的技術方案，所述硫自養反硝化池內為缺氧條件。
優選地，所述硫自養反硝化池內溶解氧含量為0.2-0.5mg/L，例如可以是0.2mg/L、0.25mg/L、0.3mg/L、0.35mg/L、0.4mg/L、0.45mg/L或0.5mg/L等，但不限于所列舉的數值，數值范圍內的其他數值同樣適用。
優選地，所述硫自養反硝化池內含有硫自養反硝化造粒。
本發明中，所述硫自養反硝化造粒方法包括：以凝膠材料為載體包埋脫氮硫桿菌和/或硫粉。
本發明中，所述硫自養反硝化造粒是一種無污染、非易燃易爆材料，對生態環境不會(huì )造成影響。
本發明中，硫自養反硝化是利用化能自養微生物在缺氧條件下以還原態硫(S2O32-、單質S、S2-等)為電子供體將氧化態氮還原為氮氣(N2)并生成硫酸鹽實現深度脫氮，整個過程無需外加碳源。硫自養反硝化造粒原料成本低、性質穩定，既能作為反硝化過程中的電子供體，又能作為硫自養反硝化菌生長的載體。
與現有技術相比，本發明具有以下有益效果：
(1)本發明提供的污水處理裝置，造粒制作工藝單元可以縮短造粒的制作時間，可以大批量生產，且不會(huì )有污染物的排放，符合綠色環保的要求，制作的造�？勺詣�(dòng)投加至硫自養反硝化池，提高了除氮效率，無需新增構筑物，適用于大、中型城鎮污水和工業廢水的處理；
(2)本發明提供的ASO污水處理工藝，無需外加碳源、工藝簡單、原料成本低、無污染物排放，提高污水利用率，實現污水再利用，符合綠色環保的要求，具有較好的工業應用前景。
（發明人：胡承志;高舒嘉;趙凱;曲久輝）
