公布日：2022.07.01
申請日：2020.12.25
分類號：C02F9/04(2006.01)I;E02D29/14(2006.01)I;E03F1/00(2006.01)I
摘要

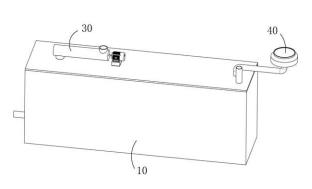

本發明提出了一種地埋式城市污水處理設備，其包括位于地下的污水處理箱，污水處理箱內的兩個隔板將其內腔分隔成過濾室、儲存室、沉淀室，所述過濾室內設置有用于對污水進行垃圾過濾的濾板，濾板上設置有用于引導垃圾堆積的垃圾堆積區，垃圾堆積區的底部通過活動連接件連接有底板，底板沿活動連接件進行上下移動，所述沉淀室上設置有用于向沉淀室內定量投放化學試劑的定量投料部件；本發明的過濾過程中，濾板的特殊形狀能夠將垃圾引導至底板上，工作人員通過取出底板即可完成垃圾清理，較為簡單便捷，沉淀過程中，工作人員只需將將大量化學試劑投入到定量投放部件內即可，定量投放部件會(huì )自動向沉淀室內投放定量的化學試劑，自動化程度更高。
權利要求書
1.一種地埋式城市污水處理設備，其包括位于地下的污水處理箱，其特征在于，污水處理箱內設置有兩個隔板，兩個隔板沿污水處理箱的長度方向依次將其內腔分隔成互不接通的過濾室、儲存室以及沉淀室，所述過濾室與儲存室之間通過連接管道一接通，所述儲存室與沉淀室之間通過連接管道二接通；所述的過濾室內豎直設置有用于對污水進行垃圾過濾的濾板，濾板上設置有用于引導垃圾堆積的垃圾堆積區，所述垃圾堆積區的底部通過活動連接件連接有底板，底板沿活動連接件進行上下移動；所述的沉淀室上設置有用于向沉淀室內定量投放化學試劑的定量投料部件。
2.根據權利要求1所述的一種地埋式城市污水處理設備，其特征在于，所述濾板分為過濾段、兩個堆積段、兩個防回流段、以及兩個引導段；所述過濾段固定在過濾室內且過濾段的大面垂直于污水處理箱的長度方向，所述連接管道一與過濾室之間的連接處位于過濾段朝向儲存室的一側；所述的兩個堆積段分別垂直設置于過濾段沿污水處理箱長度方向的兩側，且堆積段位于過濾段背離儲存室的一側；所述的防回流段設置于堆積段沿污水處理箱長度方向的側壁上，兩個防回流段之間的距離沿儲存室指向過濾室的方向遞減；所述的引導段設置于防回流段沿污水處理箱長度方向的側壁上，兩個引導段之間的距離沿儲存室指向過濾室的方向遞增；所述的濾板的過濾段、兩個堆積段以及兩個防回流段之間共同形成垃圾堆積區；所述的污水處理箱的上開口端匹配安裝有端蓋，所述端蓋上設置有進水管道，進水管道與端蓋之間的連接處位于濾板背離儲存室的一側。
3.根據權利要求2所述的一種地埋式城市污水處理設備，其特征在于，所述的沉淀室的底部設置有排渣管道，排渣管道上設置有電磁閥，所述沉淀室的側壁設置有出水管道，所述端蓋上設置有與沉淀室接通的投料孔；所述的定量投料部件包括安裝在端蓋上的安裝外殼、活動安裝于安裝外殼內的推料螺桿、通過聯軸器與推料螺桿動力輸入端固定的電動機，所述安裝外殼的側壁上設置有進料接嘴與出料接嘴，出料接嘴與投料孔連接。
4.根據權利要求1所述的一種地埋式城市污水處理設備，其特征在于，所述的活動連接件為設置于濾板上的滑軌與設置于底板上并與滑軌相匹配的滑槽。
5.根據權利要求1所述的一種地埋式城市污水處理設備，其特征在于，所述的污水處理箱的過濾室連接有用于使污水主動流入過濾室內的第二通道。
6.根據權利要求5所述的一種地埋式城市污水處理設備，其特征在于，所述的第二通道包括與過濾室接通的連接管道三，連接管道三的另一端設置有井蓋部件。
7.根據權利要求6所述的一種地埋式城市污水處理設備，其特征在于，所述井蓋部件包括外殼體，外殼體的底部設置有與連接管道三接通的連接嘴，外殼體的內腔由上至下依次分為輸入段、觸發段、連接段，觸發段為水平橫截面積由下至上遞減的臺形腔體結構，輸入段與連接段呈柱形腔體結構；所述的外殼體的連接段內固定有支架，外殼體的輸入段內滑動設置有觸發板，所述觸發板與支架之間通過滑動連接件進行連接，觸發板沿滑動連接件進行上下移動。
8.根據權利要求7所述的一種地埋式城市污水處理設備，其特征在于，所述的滑動連接件包括豎直固定在支架上的套筒、滑動設置于套筒內的滑板、設置于套筒底部與滑板之間的支撐彈簧、以及固定設置于滑板與觸發板之間的固定桿。
9.根據權利要求7或8所述的一種地埋式城市污水處理設備，其特征在于，所述觸發板與支架之間設置有至少兩個滑動連接件。
發明內容
為解決現有技術的不足，本發明的目的是提供一種地埋式城市污水處理設備，其通過過濾與化學沉淀配合對污水進行處理，過濾過程中，濾板的特殊形狀能夠將垃圾引導至底板上，工作人員通過取出底板即可完成垃圾清理，較為簡單便捷，沉淀過程中，工作人員只需將將大量化學試劑投入到定量投放部件內即可，定量投放部件會(huì )自動向沉淀室內投放定量的化學試劑，自動化程度更高。
為實現上述技術目的，本發明所采用的技術方案如下。
一種地埋式城市污水處理設備，其包括位于地下的污水處理箱，污水處理箱內設置有兩個隔板，兩個隔板沿污水處理箱的長度方向依次將其內腔分隔成互不接通的過濾室、儲存室以及沉淀室，所述過濾室與儲存室之間通過連接管道一接通，所述儲存室與沉淀室之間通過連接管道二接通；所述的過濾室內豎直設置有用于對污水進行垃圾過濾的濾板，濾板上設置有用于引導垃圾堆積的垃圾堆積區，所述垃圾堆積區的底部通過活動連接件連接有底板，底板沿活動連接件進行上下移動；所述的沉淀室上設置有用于向沉淀室內定量投放化學試劑的定量投料部件。
作為本發明的為進一步改進，所述濾板分為過濾段、兩個堆積段、兩個防回流段、以及兩個引導段；所述過濾段固定在過濾室內且過濾段的大面垂直于污水處理箱的長度方向，所述連接管道一與過濾室之間的連接處位于過濾段朝向儲存室的一側；所述的兩個堆積段分別垂直設置于過濾段沿污水處理箱長度方向的兩側，且堆積段位于過濾段背離儲存室的一側；所述的防回流段設置于堆積段沿污水處理箱長度方向的側壁上，兩個防回流段之間的距離沿儲存室指向過濾室的方向遞減；所述的引導段設置于防回流段沿污水處理箱長度方向的側壁上，兩個引導段之間的距離沿儲存室指向過濾室的方向遞增；所述的濾板的過濾段、兩個堆積段以及兩個防回流段之間共同形成垃圾堆積區；所述的污水處理箱的上開口端匹配安裝有端蓋，所述端蓋上設置有進水管道，進水管道與端蓋之間的連接處位于濾板背離儲存室的一側。
作為本發明的為進一步改進，所述的沉淀室的底部設置有排渣管道，排渣管道上設置有電磁閥，所述沉淀室的側壁設置有出水管道，所述端蓋上設置有與沉淀室接通的投料孔；所述的定量投料部件包括安裝在端蓋上的安裝外殼、活動安裝于安裝外殼內的推料螺桿、通過聯軸器與推料螺桿動力輸入端固定的電動機，所述安裝外殼的側壁上設置有進料接嘴與出料接嘴，出料接嘴與投料孔連接。
作為本發明的為進一步改進，所述的活動連接件為設置于濾板上的滑軌與設置于底板上并與滑軌相匹配的滑槽。
作為本發明的為進一步改進，所述的污水處理箱的過濾室連接有用于使污水主動流入過濾室內的第二通道。
作為本發明的為進一步改進，所述的第二通道包括與過濾室接通的連接管道三，連接管道三的另一端設置有井蓋部件。
作為本發明的為進一步改進，所述井蓋部件包括外殼體，外殼體的底部設置有與連接管道三接通的連接嘴，外殼體的內腔由上至下依次分為輸入段、觸發段、連接段，觸發段為水平橫截面積由下至上遞減的臺形腔體結構，輸入段與連接段呈柱形腔體結構；所述的外殼體的連接段內固定有支架，外殼體的輸入段內滑動設置有觸發板，所述觸發板與支架之間通過滑動連接件進行連接，觸發板沿滑動連接件進行上下移動。
作為本發明的為進一步改進，所述的滑動連接件包括豎直固定在支架上的套筒、滑動設置于套筒內的滑板、設置于套筒底部與滑板之間的支撐彈簧、以及固定設置于滑板與觸發板之間的固定桿。
作為本發明的為進一步改進，所述觸發板與支架之間設置有至少兩個滑動連接件。
本發明與現有技術相比的有益效果在于：1、本發明為地埋式污水處理設備，其通過過濾與化學沉淀配合對污水進行處理，過濾過程中，濾板的特殊形狀能夠將垃圾引導至底板上，在底板上的垃圾過多并對污水過濾產生影響時，工作人員可直接取出底板并對底板上的垃圾進行處理，之后將垃圾清理完畢的底板重新放回濾板上即可，底板的取出放回過程較為簡單便捷，實用性更佳；另外，設置于沉淀室上的定量投放部件能夠自動向沉淀室內投放定量的化學試劑，工作人員只需在定量投放部件內的化學試劑用完后，將大量化學試劑投入到定量投放部件內即可，整個投放過程無需工作人員操作，自動化程度更高，大大降低了工作人員的勞動強度。
2、雨水能夠主動通過設置于過濾室上的第二通道流入到污水處理箱內，其中，第二通道中的井蓋部件的設置，一方面，雨水通過觸發板與外殼體腔壁之間的間隙流入到外殼體內且雨水天氣越劇烈，集聚在觸發板上的雨水就越多，觸發板向下移動的位移越多，雨水流入外殼體內的流速越快，即井蓋部件具有良好的自適應性，另一方面，由于雨水是通過觸發板與外殼體腔壁之間的間隙流入到外殼體內的，故而外界行人路過踩在井蓋部件上時，不會(huì )發生高跟鞋鞋跟卡在井蓋部件上的現象。
（發明人：姜富;王乃龍;馬廣西;李丹丹;陳忠陽;劉克誠;王浩;楊立陽;朱飛翔;朱光瑞;潘永發;韓帥;夏磊）
