公布日：2022.06.07
申請日：2022.04.22
分類號：C02F9/04(2006.01)I;C02F9/08(2006.01)I;C02F1/52(2006.01)N;C02F1/32(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種有機廢水污水處理設備及污水處理方法，屬于污水處理領域，一種有機廢水污水處理設備，包括初濾池，所述初濾池的右側設有凝絮池，所述凝絮池的前側和后側分別設有矩形缺口，所述凝絮池的右側設有消毒池，所述初濾池的底部連接污水轉移單元，還包括：雜物濾除單元，包含有滑柱、托塊、限位頭、安裝托框和錐臺狀濾網，所述初濾池內四角分別設有滑柱，所述安裝托框的四角滑孔分別與四個滑柱豎向滑動連接；可以減小混凝吸附耗材的消耗，只使用凝絮劑，可以對污水中的大顆粒雜物進行過濾，且過濾后的雜物方便快速清理，減少了污水的處理步驟，提高了處理效率，吸附后的凝絮方便清理去除，使處理設備的使用效率得到有效提高。
權利要求書

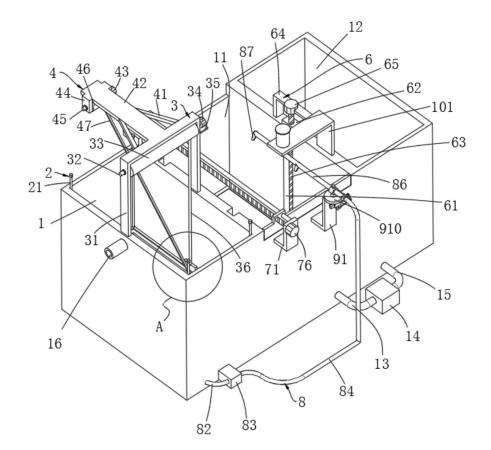

1.一種有機廢水污水處理設備，包括初濾池(1)，所述初濾池(1)的右側設有凝絮池(11)，所述凝絮池(11)的前側和后側分別設有矩形缺口，所述凝絮池(11)的右側設有消毒池(12)，所述初濾池(1)的底部連接污水轉移單元(8)，其特征在于，還包括：雜物濾除單元(2)，包含有安裝托框(24)和錐臺狀濾網(25)，所述初濾池(1)內四角分別設有滑柱(21)，所述安裝托框(24)的四角滑孔分別與四個滑柱(21)豎向滑動連接，且安裝托框(24)的外側與初濾池(1)的內側豎向滑動連接，所述安裝托框(24)內后側活動連接錐臺狀濾網(25)的后側，所述安裝托框(24)內前側底部設有托住錐臺狀濾網(25)前側的托塊(22)，四個滑柱(21)的頂部伸出初濾池(1)的頂部且分別螺紋連接有限位頭(23)；凝絮濾除單元(5)，包含有限位穩定組件、矩形框(53)、濾布(54)和安裝組件，所述凝絮池(11)內通過限位穩定組件安裝有矩形框(53)，且矩形框(53)的外側與凝絮池(11)內側豎向滑動連接，所述矩形框(53)內通過安裝組件安裝有濾布(54)；矩形框升降單元(6)，安裝在凝絮池(11)的一側，且矩形框升降單元(6)連接矩形框(53)；凝絮推出單元(7)，安裝在凝絮池(11)的頂部；噴頭擺動單元(9)，安裝在凝絮池(11)的頂部前側，且噴頭擺動單元(9)連接污水轉移單元(8)；所述安裝組件包含有網孔板(55)、卡接濾網(56)和側卡條(57)，所述矩形框(53)內下側設有網孔板(55)，且矩形框(53)頂部左右兩側分別設有弧形卡槽，所述矩形框(53)內上側安裝有卡接濾網(56)，所述卡接濾網(56)的兩側分別設有與弧形卡槽卡接的側卡條(57)，所述濾布(54)位于卡接濾網(56)的上側，濾布(54)的兩側分別包裹側卡條(57)后延伸至卡接濾網(56)的底部?jì)蓚�；所述矩形框升降單�?6)包含有升降電機(65)和升降塊(66)，所述凝絮池(11)的內側一側開設有豎槽(61)，所述豎槽(61)的上下端分別設有端板(62)，兩個端板(62)之間轉動連接有螺紋桿(63)，所述螺紋桿(63)的頂端連接升降電機(65)的輸出軸，所述升降電機(65)通過電機架(64)固定在凝絮池(11)的頂部，所述豎槽(61)內豎向滑動連接有升降塊(66)，所述升降塊(66)上的螺孔與螺紋桿(63)螺紋連接，所述升降塊(66)連接矩形框(53)；所述凝絮推出單元(7)包含有控制板(75)、推出電機(76)和推板(77)，所述凝絮池(11)的頂部前側設有前支架(71)，且凝絮池(11)的頂部后側設有后支架(72)，所述前支架(71)和后支架(72)之間固定有縱滑桿(73)，且前支架(71)和后支架(72)之間轉動連接有縱螺桿(74)，所述縱螺桿(74)的前端連接推出電機(76)的輸出軸，所述推出電機(76)固定在前支架(71)前側，所述控制板(75)上的螺孔與縱螺桿(74)螺紋連接，且控制板(75)上的滑孔與縱滑桿(73)縱向滑動連接，所述控制板(75)的底部連接推板(77)，所述推板(77)對應矩形缺口；所述噴頭擺動單元(9)包含有擺動電機(93)、固定盤(910)、固定套(911)，所述凝絮池(11)的頂部前側設有L形支板(91)，所述L形支板(91)的頂部固定有水平的固定盤(910)，所述固定盤(910)的中部轉動連接有轉軸，所述轉軸的頂端固定連接有固定套(911)，所述固定套(911)上的螺孔螺紋連接有緊固螺栓(912)，所述轉軸的底端固定有齒輪(99)，所述L形支板(91)的側面設有電機托板(92)，所述電機托板(92)的一側通過安裝彎桿(96)連接有橫向的滑軌(97)，所述滑軌(97)內橫向滑動連接有齒條(98)，所述齒條(98)與齒輪(99)嚙合連接，所述齒條(98)的一端活動連接活動連桿(95)的一端，所述活動連桿(95)的另一端活動連接旋動桿(94)的一端，所述旋動桿(94)的另一端固定連接擺動電機(93)的輸出軸，所述擺動電機(93)固定在電機托板(92)上；所述污水轉移單元(8)包含有濾箱(81)、水泵(83)、硬質管(86)和噴頭(87)，所述濾箱(81)位于初濾池(1)內側底部，所述濾箱(81)內連接吸水管(82)的一端，所述吸水管(82)的另一端延伸至初濾池(1)的前側并且連接水泵(83)的進水口，所述水泵(83)的出水口連接軟管(84)的一端，所述軟管(84)的另一端通過連接頭(85)連接硬質管(86)的前端，所述硬質管(86)從固定套(911)內穿過，且緊固螺栓(912)的內端抵緊硬質管(86)，所述硬質管(86)的后端設有不少于兩個的噴頭(87)，還包括托框提升單元(3)，所述托框提升單元(3)包含有拱形架(31)、卷繩電機一(34)、提升線纜(36)和固定塊(37)，所述初濾池(1)的中部設有拱形架(31)，所述拱形架(31)的頂部?jì)葌绒D動連接有卷繩軸一(32)，所述卷繩軸一(32)的中部設有卷繩輥一(33)，所述卷繩輥一(33)的兩端分別連接兩個提升線纜(36)的一端，兩個提升線纜(36)的另一端分別通過固定塊(37)連接安裝托框(24)的頂部?jì)蓚�，所述卷繩軸一(32)的右端連接卷繩電機一(34)的輸出軸，所述卷繩電機一(34)通過電機座(35)固定在拱形架(31)的側面；還包括雜物傾倒單元(4)，所述雜物傾倒單元(4)包含有卷線組件、傾倒線纜(47)和傾倒把(48)，所述拱形架(31)的頂部后側安裝有卷線組件，所述卷線組件連接傾倒線纜(47)的一端，所述錐臺狀濾網(25)的前端頂部連接傾倒把(48)，所述傾倒把(48)連接傾倒線纜(47)的另一端，該處理設備的工作方法包括以下步驟：S1：通過連接在初濾池(1)上的進水管道(16)向初濾池(1)內灌入污水，使用錐臺狀濾網(25)對含有大量雜物的污水進行初次過濾；S2：待錐臺狀濾網(25)內濾下雜物后，通過托框提升單元(3)將安裝托框(24)提升，使安裝托框(24)與初濾池(1)的頂部平齊，然后通過雜物傾倒單元(4)將錐臺狀濾網(25)的前側拉起，使錐臺狀濾網(25)向后翻轉傾倒出錐臺狀濾網(25)內的濾下的雜物；S3：水泵(83)工作將有濾箱(81)內的污水泵處，通過硬質管(86)上的噴頭(87)噴入凝絮池(11)內，同時通過凝絮劑添加組件(10)向凝絮池(11)內逐步添加凝絮劑；S4：噴頭擺動單元(9)中的擺動電機(93)工作可以帶動齒條(98)在滑軌(97)內左右往復活動，從而通過齒輪(99)帶動固定盤(910)正反往復轉動，從而使硬質管(86)的后端左右擺動，使噴頭(87)噴出的污水與凝絮劑充分混合；S5：凝絮劑與污水中的雜物接觸形成凝絮，矩形框升降單元(6)帶動凝絮濾除單元(5)向上活動，可以通過濾布(54)和卡接濾網(56)將凝絮過濾，直到濾布(54)的上側與矩形缺口底部平齊，然后使用凝絮推出單元(7)將濾布(54)上的凝絮向后側推出。
2.根據權利要求1所述的一種有機廢水污水處理設備，其特征在于，還包括凝絮劑添加組件(10)，所述凝絮池(11)的頂部中心安裝有凝絮劑添加組件(10)。
發明內容
本發明的目的是為了解決現有技術中在實際使用時，污水中初始時具有大顆粒的雜物，全靠混凝吸附的話對混凝吸附耗材的消耗比較大，采用過濾時濾網會(huì )快速集聚大量雜物，不方便快速清理，對于有機物的吸附采用了過多的吸附倉，處理步驟多，處理效率低，且吸附后的凝絮不方便清理，導致處理設備的使用效率低下的問題，而提出的一種有機廢水污水處理設備及污水處理方法。
為了實現上述目的，本發明采用了如下技術方案：
一種有機廢水污水處理設備，包括初濾池，所述初濾池的右側設有凝絮池，所述凝絮池的前側和后側分別設有矩形缺口，所述凝絮池的右側設有消毒池，所述初濾池的底部連接污水轉移單元，還包括：
雜物濾除單元，包含有滑柱、托塊、限位頭、安裝托框和錐臺狀濾網，所述初濾池內四角分別設有滑柱，所述安裝托框的四角滑孔分別與四個滑柱豎向滑動連接，且安裝托框的外側與初濾池的內側豎向滑動連接，所述安裝托框內后側活動連接錐臺狀濾網的后側，所述安裝托框內前側底部設有托住錐臺狀濾網前側的托塊，四個滑柱的頂部伸出初濾池的頂部且分別螺紋連接有限位頭；
凝絮濾除單元，包含有限位穩定組件、矩形框、濾布和安裝組件，所述凝絮池內通過限位穩定組件安裝有矩形框，且矩形框的外側與凝絮池內側豎向滑動連接，所述矩形框內通過安裝組件安裝有有濾布；
矩形框升降單元，安裝在凝絮池的一側，且矩形框升降單元連接矩形框；
凝絮推出單元，安裝在凝絮池的頂部；
噴頭擺動單元，安裝在凝絮池的頂部前側，且噴頭擺動單元連接污水轉移單元。
向初濾池灌入污水，通過安裝托框內的錐臺狀濾網可以將污水中的大顆粒雜物進行過濾，待錐臺狀濾網中濾下的雜物較多后，可以將安裝托框沿著滑柱拉起，直到安裝托框的頂部與初濾池平齊時，將錐臺狀濾網的前側向后翻轉，可以將錐臺狀濾網內的雜物向后倒出，方便對大顆粒雜物進行過濾，且可以快速方便的傾倒雜物，提高使用效率，限位頭可以對安裝托框限位，避免安裝托框從滑柱頂部脫離，限位穩定組件可以使矩形框穩定的在凝絮池內上下活動，通過安裝組件可以將濾布穩定平整的鋪設在矩形框內，通過濾布可以有效的對凝絮池內的凝絮進行過濾，矩形框升降單元可以使濾布上的凝絮抬升，同時過濾上層的凝絮，然后通過凝絮推出單元可以將濾布上的凝絮推出凝絮池，污水轉移單元可以將初濾池內過濾的污水轉移至凝絮池內，噴頭擺動單元可以使轉移至凝絮池內的污水能夠充分的混動，提升與絮凝劑的混合充分度，提升凝絮去除有機物的效果。
優選的，所述安裝組件包含有網孔板、卡接濾網和側卡條，所述矩形框內下側設有網孔板，且矩形框頂部左右兩側分別設有弧形卡槽，所述矩形框內上側安裝有卡接濾網，所述卡接濾網的兩側分別設有與弧形卡槽卡接的側卡條，所述濾布位于卡接濾網的上側，濾布的兩側分別包裹側卡條后延伸至卡接濾網的底部?jì)蓚取?/p>
使用網孔板可以對上側的卡接濾網底部進行承托，避免卡接濾網在矩形框內下移脫離矩形框，使用側卡條和弧形卡槽可以方便卡接濾網卡接在矩形框內，通過卡接濾網可以將濾布平整的固定，使濾布能充分有效的濾除凝絮，所述濾布采用多層紗布制成。
優選的，所述矩形框升降單元包含有豎槽、端板、螺紋桿、電機架、升降電機和升降塊，所述凝絮池的內側一側開設有豎槽，所述豎槽的上下端分別設有端板，兩個端板之間轉動連接有螺紋桿，所述螺紋桿的頂端連接升降電機的輸出軸，所述升降電機通過電機架固定在凝絮池的頂部，所述豎槽內豎向滑動連接有升降塊，所述升降塊上的螺孔與螺紋桿螺紋連接，所述升降塊連接矩形框。
電機架用于安裝升降電機，升降電機工作可以帶動螺紋桿轉動，兩個端板可以使螺紋桿處于穩定狀態，由于螺紋桿和升降塊的螺紋作用，使升降塊沿著豎槽豎向活動，從而可以帶動矩形框上下活動，方便將矩形框內的濾布從下向上提升，對凝絮池內的凝絮濾除。
優選的，所述凝絮推出單元包含有前支架、后支架、縱滑桿、縱螺桿、控制板、推出電機和推板，所述凝絮池的頂部前側設有前支架，且凝絮池的頂部后側設有后支架，所述前支架和后支架之間固定有縱滑桿，且前支架和后支架之間轉動連接有縱螺桿，所述縱螺桿的前端連接推出電機的輸出軸，所述推出電機固定在前支架前側，所述控制板上的螺孔與縱螺桿螺紋連接，且控制板上的滑孔與縱滑桿縱向滑動連接，所述控制板的底部連接推板，所述推板對應矩形缺口。
推出電機工作帶動縱螺桿轉動，通過縱螺桿與控制板的螺紋作用使控制板沿著縱滑桿前后活動，控制板帶動推板從前向后活動的過程中可以將濾布上側的凝絮向后推出，方便快速的清理凝絮，提高污水處理設備的使用效率。
優選的，還包括托框提升單元，所述托框提升單元包含有拱形架、卷繩軸一、卷繩輥一、卷繩電機一、電機座、提升線纜和固定塊，所述初濾池的中部設有拱形架，所述拱形架的頂部?jì)葌绒D動連接有卷繩軸一，所述卷繩軸一的中部設有卷繩輥一，所述卷繩輥一的兩端分別連接兩個提升線纜的一端，兩個提升線纜的另一端分別通過固定塊連接安裝托框的頂部?jì)蓚�，所述卷繩軸一的右端連接卷繩電機一的輸出軸，所述卷繩電機一通過電機座固定在拱形架的側面。
使用拱形架方便安裝卷繩軸一和電機座，卷繩電機一工作可以帶動卷繩軸一轉動，卷繩軸一帶動卷繩輥一轉動，卷繩輥一可以將提升線纜纏繞，從而通過固定塊可以提升安裝托框，使安裝托框從初濾池內向上活動，當卷繩電機一反向轉動時則安裝托框由于重力在初濾池內向下活動。
優選的，還包括雜物傾倒單元，所述雜物傾倒單元包含有卷線組件、傾倒線纜和傾倒把，所述拱形架的頂部后側安裝有卷線組件，所述卷線組件連接傾倒線纜的一端，所述錐臺狀濾網的前端頂部連接傾倒把，所述傾倒把連接傾倒線纜的另一端。卷線組件可以卷收傾倒線纜，在對傾倒線纜纏繞的過程中可以通過傾倒把將錐臺狀濾網的前端提起，從而使錐臺狀濾網向后傾倒，方便倒出錐臺狀濾網內過濾下來的雜物。
優選的，所述噴頭擺動單元包含有L形支板、電機托板、擺動電機、旋動桿、活動連桿、安裝彎桿、滑軌、齒條、齒輪、固定盤、固定套和緊固螺栓，所述凝絮池的頂部前側設有L形支板，所述L形支板的頂部固定有水平的固定盤，所述固定盤的中部轉動連接有轉軸，所述轉軸的頂端固定連接有固定套，所述固定套上的螺孔螺紋連接有緊固螺栓，所述轉軸的底端固定有齒輪，所述L形支板的側面設有電機托板，所述電機托板的一側通過安裝彎桿連接有橫向的滑軌，所述滑軌內橫向滑動連接有齒條，所述齒條與齒輪嚙合連接，所述齒條的一端活動連接活動連桿的一端，所述活動連桿的另一端活動連接旋動桿的一端，所述旋動桿的另一端固定連接擺動電機的輸出軸，所述擺動電機固定在電機托板上。
擺動電機工作可以使旋動桿三百六十度旋動，通過活動連桿推拉著齒條在滑軌內左右活動，由于齒條和齒輪的嚙合作用可以使齒輪以一定角度正反轉動，從而使固定盤以一定角度正反轉動，從而可以帶動硬質管的后端左右往復擺動。
優選的，所述污水轉移單元包含有濾箱、吸水管、水泵、軟管、連接頭、硬質管和噴頭，所述濾箱位于初濾池內側底部，所述濾箱內連接吸水管的一端，所述吸水管的另一端延伸至初濾池的前側并且連接水泵的進水口，所述水泵的出水口連接軟管的一端，所述軟管的另一端通過連接頭連接硬質管的前端，所述硬質管從固定套內穿過，且緊固螺栓的內端抵緊硬質管，所述硬質管的后端設有不少于兩個的噴頭。
濾箱可以將初濾池內過濾下來的污水再次過濾，然后通過吸水管進入到水泵內，通過軟管和連接頭進入到硬質管內，然后通過噴頭噴入到凝絮池內，由于噴頭擺動單元帶動硬質管擺動，可以使噴頭不斷變換噴出污水的位置，使凝絮池內污水混合，方便與凝絮劑充分混合，使凝絮劑能吸附污水中的有機物。
優選的，還包括凝絮劑添加組件，所述凝絮池的頂部中心安裝有凝絮劑添加組件，用于控制向凝絮池內添加凝絮劑。
優選的，一種有機廢水污水處理設備的污水處理方法，其特征在于，具體包括以下步驟：
S1：通過連接在初濾池上的進水管道向初濾池內灌入污水，使用安裝托框內的錐臺狀濾網對含有大量雜物的污水進行初次過濾；
S2：待錐臺狀濾網內濾下雜物后，通過托框提升單元將安裝托框提升，使安裝托框與初濾池的頂部平齊，然后通過雜物傾倒單元將錐臺狀濾網的前側拉起，使錐臺狀濾網向后翻轉傾倒出錐臺狀濾網內的濾下的雜物；
S3：水泵工作將有濾箱內的污水泵處，通過硬質管上的噴頭噴入凝絮池內，同時通過凝絮劑添加組件向凝絮池內逐步添加凝絮劑；
S4：噴頭擺動單元中的擺動電機工作可以帶動齒條在滑軌內左右往復活動，從而通過齒輪帶動固定盤正反往復轉動，從而使硬質管的后端左右擺動，使噴頭噴出的污水與凝絮劑充分混合；
S5：凝絮劑與污水中的雜物接觸形成凝絮，矩形框升降單元帶動凝絮濾除單元向上活動，可以通過濾布和卡接濾網將凝絮過濾，直到濾布的上側與矩形缺口底部平齊，然后使用凝絮推出單元將濾布上的凝絮向后側推出。
與現有技術相比，本發明提供了一種有機廢水污水處理設備及污水處理方法，具備以下有益效果：
1、該有機廢水污水處理設備，向初濾池灌入污水，通過安裝托框內的錐臺狀濾網可以將污水中的大顆粒雜物進行過濾，待錐臺狀濾網中濾下的雜物較多后，可以將安裝托框沿著滑柱拉起，直到安裝托框的頂部與初濾池平齊時，將錐臺狀濾網的前側向后翻轉，可以將錐臺狀濾網內的雜物向后倒出，方便對大顆粒雜物進行過濾，且可以快速方便的傾倒雜物，提高使用效率；
2、該有機廢水污水處理設備，限位穩定組件可以使矩形框穩定的在凝絮池內上下活動，通過安裝組件可以將濾布穩定平整的鋪設在矩形框內，通過濾布可以有效的對凝絮池內的凝絮進行過濾，矩形框升降單元可以使濾布上的凝絮抬升，同時過濾上層的凝絮，然后通過凝絮推出單元可以將濾布上的凝絮推出凝絮池；
3、該有機廢水污水處理設備，污水轉移單元可以將初濾池內過濾的污水轉移至凝絮池內，噴頭擺動單元可以使轉移至凝絮池內的污水能夠充分的混動，提升與絮凝劑的混合充分度，提升凝絮去除有機物的效果；
4、該有機廢水污水處理設備，與現有技術相比，可以減小混凝吸附耗材的消耗，只使用凝絮劑，可以對污水中的大顆粒雜物進行過濾，且過濾后的雜物方便快速清理，減少了污水的處理步驟，提高了處理效率，吸附后的凝絮方便清理去除，使處理設備的使用效率得到有效提高。
該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明污水處理效率高，整個設備的使用效率也得到了提高。
（發明人：代作光;陳洋;陳兵;鐘杰;代劍波;青婷;王亮;陳燕霞）
