高新絮狀污泥顆�；�化裝置

公布日：2022.04.08

申請日：2021.12.30

分類號：C02F3/28(2006.01)I

摘要

本發明涉及絮狀污泥顆�；�技術領域，公開了一種絮狀污泥顆�；�方法與裝置，該方法包括污泥接種、流態調整、靜置換水、連續培養、顆粒形成及顆粒培養步驟；且該裝置包括反應器，所述反應器連接有進水系統、出水系統及流態調節回路系統，進水系統位于反應器中下部，出水系統位于反應器上部，流態調節回路系統用于調整流態Re值；其以雷諾數作為流態的評價指標，通過調整流體流態，實現絮狀污泥的顆�；�，并改善反應器內的傳質效率。

權利要求書

1.一種絮狀污泥顆�；�方法，其特征在于，包括以下步驟：(1)污泥接種：在反應器中接種絮狀污泥，采用序批式進水模式，以實驗室人工配水為進水，進水COD濃度在500-3000mg/L，營養元素COD:N:P＝400-600:5:1，pH維持在7～8；(2)流態調整：開啟流態調節低液位閥與變頻泵，調整流速計算Re值，使流態調節回路中2300<Re<4000；此時，進入回路中的絮狀污泥處于過度流態；(3)靜置換水：當反應器內COD去除率達到70％后關閉循環泵，停止循環；靜置30min以上，開啟中部進水閥，以每小時0.25～2倍反應器有效容積的流速進水；當進水量達到反應器有效容積量的70％后關閉進水閥門，停止進水；(4)連續培養：重復步驟(2)和步驟(3)，并逐步提升進水COD濃度至5000mg/L；隨著絮狀污泥濃度提高，逐步將換水階段進水流速提高至每小時2倍反應器有效體積的流速，以洗出沉降性能差的懸浮污泥；(5)顆粒形成：當流態管路中觀察到輪廓明顯的顆粒形成，將流態調節低液位閥關閉并開啟流態調節高液位閥切換至高液位進行循環，并開啟底部進水閥并關閉中部進水閥，反應器改用底部連續進水模式對顆粒進行連續培養；培養過程保證COD去除率在70％以上，有機負荷不大于5kgCOD/m3·d；(6)顆粒培養：隨著顆粒變大，開啟流態調節高液位閥進行循環，調整變頻泵逐漸加快流態調節管路內流速至Re>4000，使回路內處于湍流狀態；同時，反應器采用底部連續進水方式，當顆粒增長變慢、大小穩定，表明顆粒培養完成。

2.根據權利要求1所述的一種絮狀污泥顆�；�方法，其特征在于，步驟(1)接種的絮狀污泥污泥濃度為15～30g/L；污泥接種溫度設定在35±2C°。

3.一種絮狀污泥顆�；�裝置，包括反應器，其特征在于，所述反應器連接有進水系統、出水系統、出氣系統及流態調節回路系統，進水系統位于反應器中下部，出水系統位于反應器上部，流態調節回路系統用于調整流態Re值。

4.根據權利要求3所述的一種絮狀污泥顆�；�裝置，其特征在于，進水系統包括底部進水管路及中部進水管路，中部進水管路的進水口位于反應器有效容積的30％±5％處，且底部進水管路和中部進水管路上分別安裝有底部進水閥和中部進水閥。

5.根據權利要求3所述的一種絮狀污泥顆�；�裝置，其特征在于，流態調節回路系統包括流態調節高液位出水管路、流態調節低液位出水管路及流態調節回水管路，所述流態調節高液位出水管路與流態調節低液位出水管路并列設置并均與流態調節回水管路連通。

6.根據權利要求5所述的一種絮狀污泥顆�；�裝置，其特征在于，所述流態調節高液位出水管路位于反應器有效容積的60％±5％處，流態調節低液位出水管路位于反應器有效容積的30％±5％處，流態調節回水管路位于反應器底部。

7.根據權利要求6所述的一種絮狀污泥顆�；�裝置，其特征在于，所述流態調節高液位出水管路和流態調節低液位出水管路分別安裝有流態調節高液位閥和流態調節低液位閥。

8.根據權利要求6所述的一種絮狀污泥顆�；�裝置，其特征在于，所述流態調節回水管路上安裝有變頻泵和流量計，以控制并檢測回水流量。

9.根據權利要求8所述的一種絮狀污泥顆�；�裝置，其特征在于，所述流態調節回水管路上位于變頻泵前還設有多條流態調節分流管路，多條流態調節分流管路并列設置，用以控制回水流量。10.根據權利要求3-9中任一項所述的一種絮狀污泥顆�；�裝置，其特征在于，還包括回流系統，所述回流系統包括位于反應器頂部的回流罐及與進水系統連通的回流管路。

發明內容

針對現有技術存在的不足，本發明的目的在于提供一種絮狀污泥顆�；�方法與裝置，以雷諾數作為流態的評價指標，通過調整流體流態，實現絮狀污泥的顆�；�，并改善反應器內的傳質效率。

為了實現上述目的，本發明提供如下技術方案：

一種絮狀污泥顆�；�方法，其特征在于，包括以下步驟：

(1)污泥接種：在反應器中接種絮狀污泥，采用序批式進水模式，以實驗室人工配水為進水，進水COD濃度在500-3000mg/L，營養元素COD:N:P＝400-600:5:1，pH維持在7～8；

(2)流態調整：開啟流態調節低液位閥與變頻泵，調整流速計算Re值，使流態調節回路中2300<Re<4000；此時，進入回路中的絮狀污泥處于過度流態；

(3)靜置換水：當反應器內COD去除率達到70％后關閉循環泵，停止循環；靜置30min以上，開啟中部進水閥，以每小時0.25～2倍反應器有效容積的流速進水；當進水量達到反應器有效容積量的70％后關閉進水閥門，停止進水；

(4)連續培養：重復步驟(2)和步驟(3)，并逐步提升進水COD濃度至5000mg/L；隨著絮狀污泥濃度提高，逐步將換水階段進水流速提高至每小時2倍反應器有效體積的流速，以洗出沉降性能差的懸浮污泥；

(5)顆粒形成：當流態管路中觀察到輪廓明顯的顆粒形成，將流態調節低液位閥關閉并開啟流態調節高液位閥切換至高液位進行循環，并開啟底部進水閥并關閉中部進水閥，反應器改用底部連續進水模式對顆粒進行連續培養；培養過程保證COD去除率在70％以上，有機負荷不大于5kgCOD/m3·d；

(6)顆粒培養：隨著顆粒變大，開啟流態調節高液位閥進行循環，調整變頻泵逐漸加快流態調節管路內流速至Re>4000，使回路內處于湍流狀態；同時，反應器采用底部連續進水方式，當顆粒增長變慢、大小穩定，表明顆粒培養完成。

其中，雷諾數可通過管路直徑、流體粘度、流速、流體密度等參數計算獲得，即

式中：d為管路直徑，u為流速，ρ為流體密度，μ為流動粘度；

因此，在管路直徑與流體粘滯力一定的情況下，從而通過調整流速計算Re值。

通過低液位調整流體流態使2300<Re<4000，絮狀污泥處于過度流態提高污泥微生物之間發生碰撞與纏繞的機率促進微生物團聚形成顆粒內核，此時Re值過大或者過小都不利于初期內核形成。

靜置換水階段，在顆粒形成初期中部進水可使沉降性能好的絮狀污泥保留在反應器底部，洗出沉降性能差的污泥。

觀察到有顆粒形成后，隨著反應器內污泥量增多，結合高液位調整流體流態使Re>4000，使污泥微生物處于湍流流態，有利于形成結構緊密，大小穩定的顆粒污泥。

作為優選，步驟(1)接種的絮狀污泥污泥濃度為15～30g/L；污泥接種溫度設定在35±2℃。

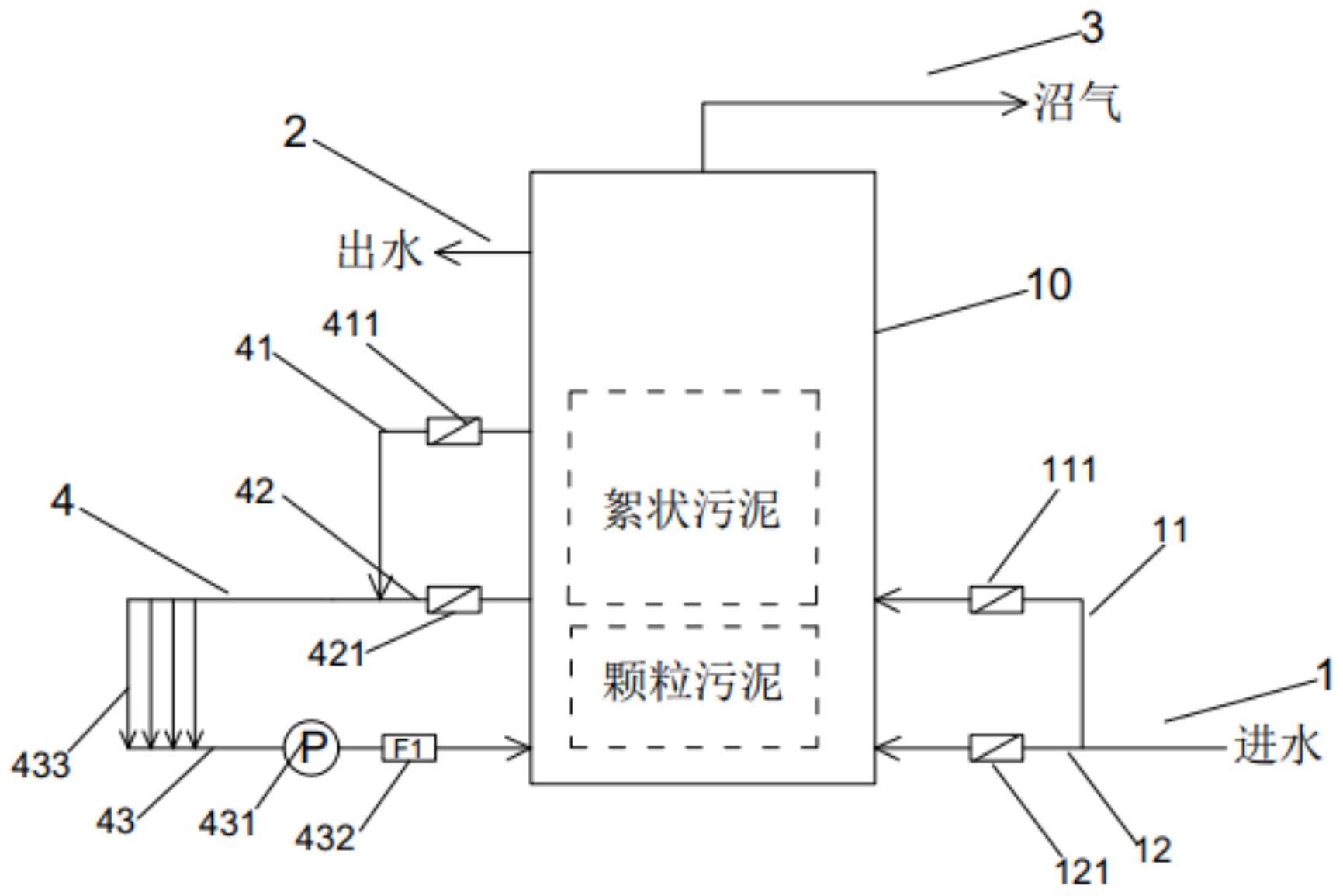

一種絮狀污泥顆�；�裝置，包括反應器，所述反應器連接有進水系統、出水系統及流態調節回路系統，進水系統位于反應器中下部，出水系統位于反應器上部，流態調節回路系統用于調整流態Re值。

作為優選，進水系統包括底部進水管路及中部進水管路，中部進水管路的進水口位于反應器有效容積的30％±5％處，且底部進水管路和中部進水管路上分別安裝有底部進水閥和中部進水閥。

作為優選，流態調節回路系統包括流態調節高液位出水管路、流態調節低液位出水管路及流態調節回水管路，所述流態調節高液位出水管路與流態調節低液位出水管路并列設置并均與流態調節回水管路連通；所述流態調節高液位出水管路位于反應器有效容積的60％±5％處，流態調節低液位出水管路位于反應器有效容積的30％±5％處，流態調節回水管路位于反應器底部。

作為優選，所述流態調節高液位出水管路和流態調節低液位出水管路分別安裝有流態調節高液位閥和流態調節低液位閥；所述流態調節回水管路上安裝有變頻泵和流量計，以控制并檢測回水流量。

作為優選，還包括回流系統，所述回流系統包括位于反應器頂部的回流管及與進水系統連通的回流管路。

與現有技術相比，本發明的有益效果是：

本發明的方法基于流體在湍流狀態內部各質點運動軌跡紊亂的特性，以雷諾數作為流態的評價指標，通過調整流體流態，使絮狀污泥微生物處于湍流流態，進而提高污泥微生物之間易發生碰撞與纏繞機率，有利于形成顆粒內核與污泥顆粒，實現絮狀污泥的顆�；�，并改善反應器內的傳質效率；

采用本申請的方法實現絮狀污泥的顆�；�，并改善反應器內的傳質效率，且不需要額外添加Ca2+等金屬離子或顆�；�助劑，工藝更為簡單，并減少了絮狀污泥顆�；�的成本。

由于采用流態調整回路與序批式培養洗出沉降性差的污泥，培養過程不用考慮傳統反應器中上升流速與高徑比的影響；且操作簡單，適用于多種廢水的厭氧污泥顆�；�；流態調整回路設置簡單，可應用于現有UASB或EGSB等反應器，使已有反應器內絮狀污泥顆�；�，進而提高已有反應器處理能力。

（發明人：黃赫;凌明;郭慧;姚海勇）
