公布日：2023.12.22
申請日：2023.11.09
分類號：C02F3/00(2023.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種裝配式污水生化反應器，涉及污水處理技術領域，包括底箱，所述底箱的上表面開設有密封槽，所述底箱的上側放置有裝配箱，所述裝配箱、底箱的上側均開設有密封槽，所述密封槽的下表面固定連接有密封墊，所述密封墊位于底箱上表面的密封槽內部，所述底箱的側壁底部開設有排污口，所述排污口將底箱的內外貫通，所述底箱的內部設置有防板結機構,本發明通過設置有加熱管，可對底箱的下側進行加熱，加快底部淤泥溶解，增加淤泥流動性，便于污泥排出，具有實用性強和便于底部淤泥清出的特點。
權利要求書
1.一種裝配式污水生化反應器，包括底箱（1），其特征在于：所述底箱（1）的上表面開設有密封槽（2），所述底箱（1）的上側放置有裝配箱（3），所述裝配箱（3）、底箱（1）的上側均開設有密封槽（2），所述裝配箱（3）的下表面固定連接有密封墊（4），所述密封墊（4）位于底箱（1）上表面的密封槽（2）內部，所述底箱（1）的下表面固定連接有固定腿（5），所述底箱（1）的側壁底部開設有排污口（6），所述排污口（6）將底箱（1）的內外貫通，所述底箱（1）的內部設置有防板結機構（7）；所述防板結機構（7）包括連接組件以及連接組件上的套筒（708）、撥桿（709），所述套筒（708）、撥桿（709）可相對連接組件進行圓周旋轉，且所述套筒（708）為管狀結構，所述套筒（708）的表面設置有若干撥桿（709），若干撥桿（709）的一端均與套筒（708）的外壁固定連接；所述底箱（1）的下側還固定連接有固定盒（8），所述固定盒（8）的上側與底箱（1）的下側之間存在空間，且所述固定盒（8）的上側與底箱（1）的下側之間設置有加熱管（9），所述加熱管（9）的外壁與底箱（1）的下表面固定連接，所述固定盒（8）的一側固定連接有線束管（10），所述線束管（10）的內部與固定盒（8）、底箱（1）之間的空間連通設置；所述連接組件包括固定座（701），所述底箱（1）的側壁開設有安裝孔，所述固定座（701）位于安裝孔內部，所述固定座（701）的外壁與安裝孔的內壁固定連接，所述固定座（701）的內壁通過軸承轉動連接有轉筒（702），所述轉筒（702）的兩端分別位于底箱（1）的內、外側，所述轉筒（702）位于底箱（1）內部的一端外壁固定連接有第一傳動輪（703），所述第一傳動輪（703）的外壁套設有傳動鏈（704），所述底箱（1）的內壁位于第一傳動輪（703）的兩側分別設置有兩個第二傳動輪（705），所述第二傳動輪（705）的一端與底箱（1）的內壁通過軸承轉動連接，所述傳動鏈（704）套設在第二傳動輪（705）的外壁，所述第一傳動輪（703）與第二傳動輪（705）通過傳動鏈（704）傳動連接，所述傳動鏈（704）的外壁下側固定連接有固定塊（706），所述固定塊（706）的外壁通過軸承轉動連接有轉桿（707），所述轉桿（707）的外壁與套筒（708）的內壁固定連接，所述轉桿（707）上還設置有排氣機構（710）；所述排氣機構（710）包括氣管（101），所述氣管（101）的一端與轉筒（702）位于底箱（1）內部的一端固定連接，所述氣管（101）的另一端固定連接有連接環（102），所述連接環（102）的內壁與轉桿（707）的外壁通過軸承轉動連接，所述連接環（102）的內壁中部與轉桿（707）的外壁不接觸，所述連接環（102）、轉桿（707）之間的空間通過氣管（101）與轉筒（702）的內部連通設置，所述轉桿（707）上開設有若干氣眼（103），所述連接環（102）、轉桿（707）之間通過氣眼（103）與轉桿（707）的內部連通設置，所述撥桿（709）的內部開設有連接通道（104），所述連接通道（104）的內側壁遠離轉桿（707）處開設有排氣孔（105），所述轉桿（707）的內部通過氣眼（103）、連接通道（104）、排氣孔（105）的途徑與連接通道（104）的外側連通設置。
2.根據權利要求1所述的一種裝配式污水生化反應器，其特征在于：所述第一傳動輪（703）的外壁與傳動鏈（704）的內壁嚙合，所述傳動鏈（704）的內壁與第二傳動輪（705）的外壁嚙合，所述轉筒（702）旋轉時傳動鏈（704）可進行運轉，所述傳動鏈（704）運轉時可帶動固定塊（706）進行平移，且所述撥桿（709）的長度小于套筒（708）的外壁到底箱（1）的內壁下表面之間的距離。
3.根據權利要求2所述的一種裝配式污水生化反應器，其特征在于：所述氣管（101）為金屬軟管，且所述氣管（101）的長度大于第一傳動輪（703）到第二傳動輪（705）的距離，若干所述撥桿（709）呈圓周狀均勻分布在套筒（708）的外側。
發明內容
本發明的目的在于提供一種裝配式污水生化反應器，以解決上述背景技術中提出的問題。

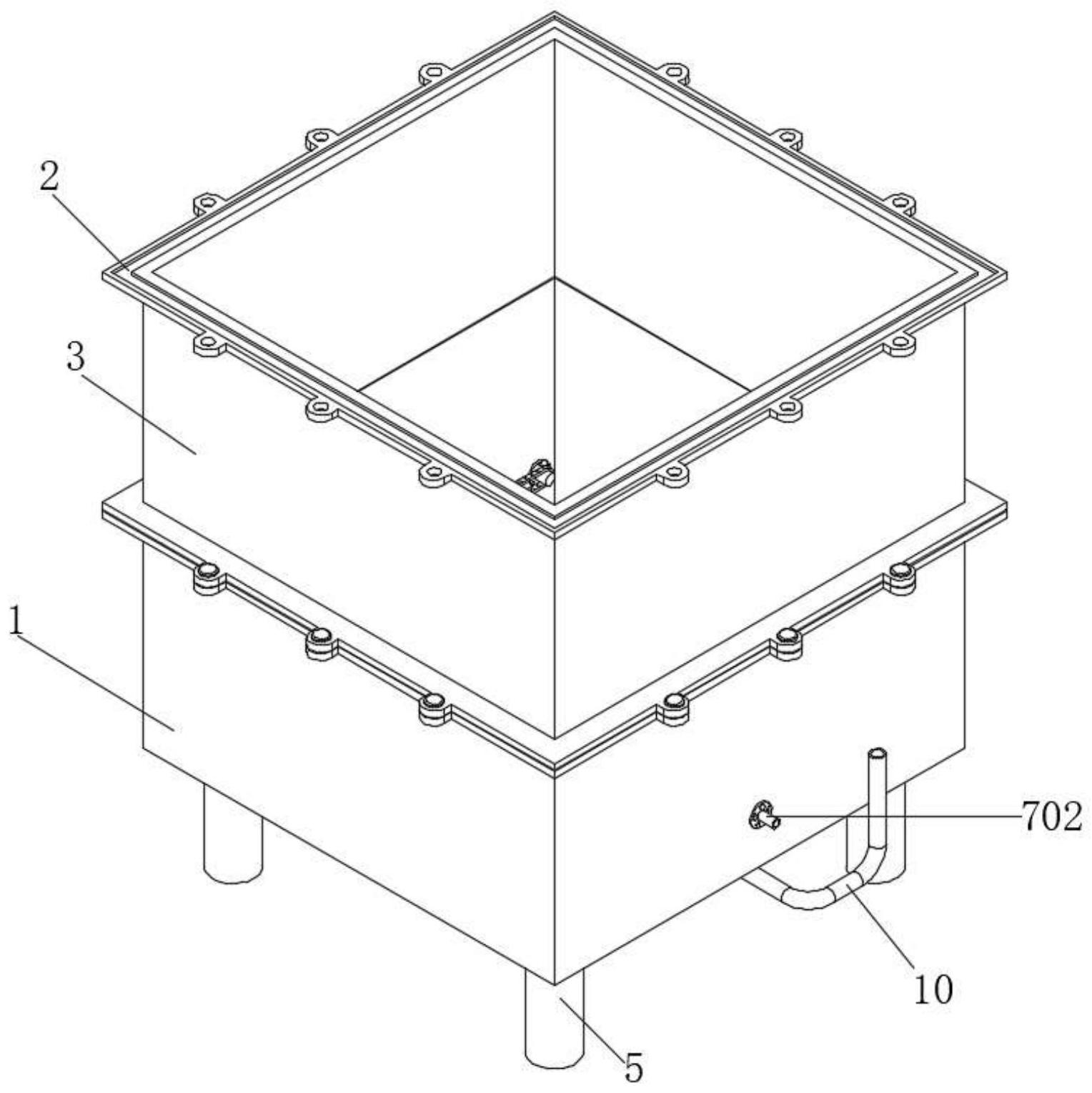

為了解決上述技術問題，本發明提供如下技術方案：一種裝配式污水生化反應器，包括底箱，所述底箱的上表面開設有密封槽，所述底箱的上側放置有裝配箱，所述裝配箱、底箱的上側均開設有密封槽，所述裝配箱的下表面固定連接有密封墊，所述密封墊位于底箱上表面的密封槽內部，所述底箱的下表面固定連接有固定腿，所述底箱的側壁底部開設有排污口，所述排污口將底箱的內外貫通，所述底箱的內部設置有防板結機構；
所述防板結機構包括連接組件以及連接組件上的套筒、撥桿，所述套筒、撥桿可相對連接組件進行圓周旋轉，且所述套筒為管狀結構，所述套筒的表面設置有若干撥桿，若干撥桿的一端均與套筒的外壁固定連接。
根據上述技術方案，所述底箱的下側還固定連接有固定盒，所述固定盒的上側與底箱的下側之間存在空間，且所述固定盒的上側與底箱的下側之間設置有加熱管，所述加熱管的外壁與底箱的下表面固定連接，所述固定盒的一側固定連接有線束管，所述線束管的內部與固定盒、底箱之間的空間連通設置。
根據上述技術方案，所述連接組件包括固定座，所述底箱的側壁開設有安裝孔，所述固定座位于安裝孔內部，所述固定座的外壁與安裝孔的內壁固定連接，所述固定座的內壁通過軸承轉動連接有轉筒，所述轉筒的兩端分別位于底箱的內、外側，所述轉筒位于底箱內部的一端外壁固定連接有第一傳動輪，所述第一傳動輪的外壁套設有傳動鏈，所述底箱的內壁位于第一傳動輪的兩側分別設置有兩個第二傳動輪，所述第二傳動輪的一端與底箱的內壁通過軸承轉動連接，所述傳動鏈套設在第二傳動輪的外壁，所述第一傳動輪與第二傳動輪通過傳動鏈傳動連接，所述傳動鏈的外壁下側固定連接有固定塊，所述固定塊的外壁通過軸承轉動連接有轉桿，所述轉桿的外壁與套筒的內壁固定連接，所述轉桿上還設置有排氣機構。
根據上述技術方案，所述第一傳動輪的外壁與傳動鏈的內壁嚙合，所述傳動鏈的內壁與第二傳動輪的外壁嚙合，所述轉筒旋轉時傳動鏈可進行運轉，所述傳動鏈運轉時可帶動固定塊進行平移，且所述撥桿的長度小于套筒的外壁到底箱的內壁下表面之間的距離。
根據上述技術方案，所述排氣機構包括氣管，所述氣管的一端與轉筒位于底箱內部的一端固定連接，所述氣管的另一端固定連接有連接環，所述連接環的內壁與轉桿的外壁通過軸承轉動連接，所述連接環的內壁中部與轉桿的外壁不接觸，所述連接環、轉桿之間的空間通過氣管與轉筒的內部連通設置，所述轉桿上開設有若干氣眼，所述連接環、轉桿之間通過氣眼與轉桿的內部連通設置，所述撥桿的內部開設有連接通道，所述連接通道的內側壁遠離轉桿處開設有排氣孔，所述轉桿的內部通過氣眼、連接通道、排氣孔的途徑與連接通道的外側連通設置。
根據上述技術方案，所述氣管為金屬軟管，且所述氣管的長度大于第一傳動輪到第二傳動輪的距離，若干所述撥桿呈圓周狀均勻分布在套筒的外側。
與現有技術相比，本發明所達到的有益效果是：
通過設置有底箱、密封槽、裝配箱、密封墊等結構，使底箱的上側可便捷裝配若干裝配箱，使儲水體積可進行調控；
通過設置有加熱管，可對底箱的下側進行加熱，加快底部淤泥溶解，增加淤泥流動性，便于污泥排出；
通過設置有防板結機構，使底箱底部的淤泥可在撥桿的翻動下進行泥水混合，進而便于隨水流通過排污口處進行排出；
通過設置有排氣機構，使本裝置可對翻起的淤泥進行氣流混合，并且使淤泥快速融入水中，使其便于快速排出。
（發明人：王蘭;陰艷華;杜曉麗;吳芃江;杜焱）
