公布日：2023.04.18
申請日：2023.02.20
分類號：C02F9/00(2023.01)I;C02F1/461(2023.01)I;C02F1/66(2023.01)N;C02F101/16(2006.01)N
摘要
本發明涉及一種氨氮廢水電解處理系統及運行方法，如果電解反應器出口段的氨氮分析儀示數大于設定值N，且余氯濃度計示數小于設定值Y，則保持預設模式；否則增大高濃度氨氮廢水調節閥開度，當氨氮分析儀的示數小于設定值N或余氯濃度計示數小于設定值Y，調節電解反應器出口段的pH計的示數至大于設定值P，再調節高濃度氨氮廢水調節閥至氨氮分析儀示數小于設定值N且余氯濃度計示數大于設定值N。本發明的有益效果是：應用控制邏輯，配合氨氮分析儀、流量計、pH計、氯離子濃度計和余氯濃度計，實現進水水質的精確調控，能夠很好地應對來水水質波動，提高了電解系統運行穩定性，降低了出水氨氮污染物超標風險。
權利要求書

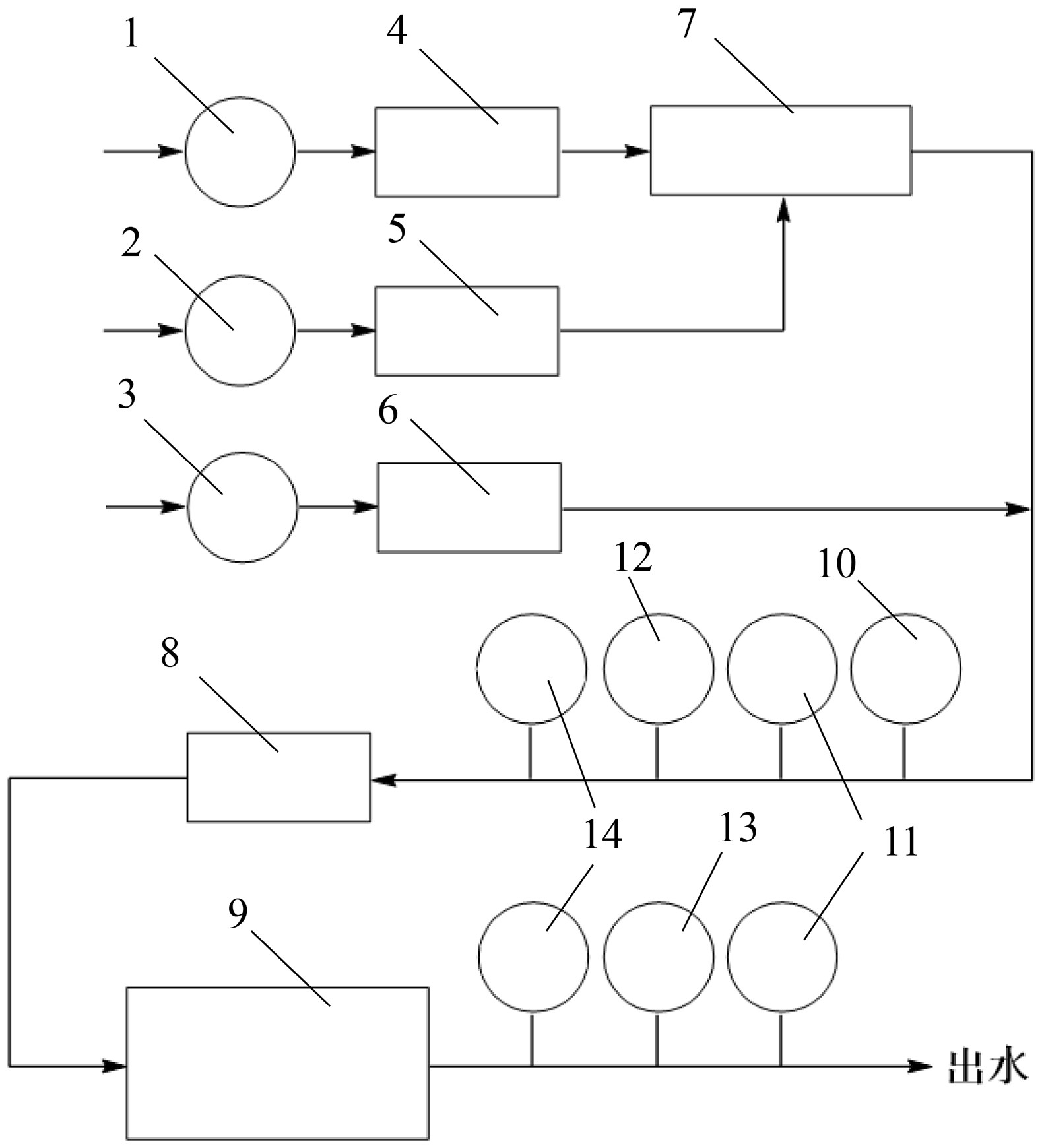

1.一種氨氮廢水電解處理系統，其特征在于，包括：低濃度氨氮廢水泵（1）、高濃度氨氮廢水泵（2）、堿液泵（3）、管道混合器（7）、過濾器（8）和電解反應器（9）；低濃度氨氮廢水調節閥（4）和高濃度氨氮廢水調節閥（5）均連接管道混合器（7）；堿液調節閥（6）連接管道混合器（7）出口段，管道混合器（7）出口段末端連接過濾器（8），過濾器（8）連接電解反應器（9），電解反應器（9）連接出水口；過濾器（8）入口端設有氯離子濃度計（10）、pH計（11）、流量計（12）和氨氮分析儀（14）；電解反應器（9）出口段設有pH計（11）、余氯濃度計（13）和氨氮分析儀（14）。
2.根據權利要求1所述的氨氮廢水電解處理系統，其特征在于：堿液泵（3）進水端連接濃度為30%的氫氧化鈉溶液。
3.如權利要求1所述的氨氮廢水電解處理系統的運行方法，其特征在于，包括以下步驟：S1、確認系統啟動條件：保持各調節閥開度0%，進水泵關閉狀態，各閥門位置在預設狀態；S2、啟動系統：開啟低濃度氨氮廢水泵（1），調節低濃度氨氮廢水調節閥（4）開度直至電解反應器（9）流量為系統額定流量Q；S3、讀取各表計示數，如果電解反應器（9）出口段的氨氮分析儀（14）示數大于設定值N，且余氯濃度計（13）示數小于設定值Y，則保持預設模式；否則執行步驟S4至步驟S6；S4、增大高濃度氨氮廢水調節閥（5）開度，并開啟高濃度氨氮廢水泵（2）；S5、讀取各表計示數，如果電解反應器（9）出口段的氨氮分析儀（14）示數小于設定值N，且余氯濃度計（13）示數大于設定值Y，則重復步驟S4和步驟S5；當氨氮分析儀（14）的示數小于設定值N或余氯濃度計（13）示數小于設定值Y，執行步驟S6；S6、通過堿液調節閥（6）調節電解反應器（9）出口段的pH計（11）的示數至大于設定值P，再調節高濃度氨氮廢水調節閥（5）的開度，直至氨氮分析儀（14）示數小于設定值N且余氯濃度計（14）示數大于設定值N。
4.根據權利要求3所述的氨氮廢水電解處理系統的運行方法，其特征在于：?jiǎn)未握{節低濃度氨氮廢水調節閥（4）、高濃度氨氮廢水調節閥（5）或堿液調節閥（6）開度的幅度均為10%。
5.根據權利要求3所述的氨氮廢水電解處理系統的運行方法，其特征在于：如果過濾器（8）入口端的pH計（11）的示數小于9.0，則增大堿液調節閥（6）的開度，直至過濾器（8）入口端的pH計（11）的示數為9.0～9.5。
6.根據權利要求3所述的氨氮廢水電解處理系統的運行方法，其特征在于，步驟S4中：在增大高濃度氨氮廢水調節閥（5）開度的同時對應減小低濃度氨氮廢水調節閥（4）開度，保持電解反應器（9）入口端的流量計（12）示數為系統額定流量Q。
7.根據權利要求3所述的氨氮廢水電解處理系統的運行方法，其特征在于，步驟S6具體為：如果電解反應器（9）出口段的pH計（11）的示數小于等于設定值P，則增大堿液調節閥（6）的開度直至pH計（11）的示數大于設定值P；然后，如果電解反應器（9）出口段的氨氮分析儀（14）示數大于設定值N且余氯濃度計（13）示數小于設定值Y，則減小高濃度氨氮廢水調節閥（5）的開度，同時對應增大低濃度氨氮廢水調節閥（4）開度，保持電解反應器（9）入口端的流量計（12）示數為系統額定流量Q，直至氨氮分析儀（14）示數小于設定值N且余氯濃度計（14）示數大于設定值N。
發明內容
本發明的目的是克服現有技術中的不足，提供一種氨氮廢水電解處理系統及運行方法。
這種氨氮廢水電解處理系統，包括：低濃度氨氮廢水泵、高濃度氨氮廢水泵、堿液泵、管道混合器、過濾器和電解反應器；低濃度氨氮廢水泵連接低濃度氨氮廢水調節閥，高濃度氨氮廢水泵連接高濃度氨氮廢水調節閥，低濃度氨氮廢水調節閥和高濃度氨氮廢水調節閥均連接管道混合器；堿液泵連接堿液調節閥，堿液調節閥連接管道混合器出口段，管道混合器出口段末端連接過濾器，過濾器連接電解反應器，電解反應器連接出水口；過濾器入口端設有氯離子濃度計、pH計、流量計和氨氮分析儀；電解反應器出口段設有pH計、余氯濃度計和氨氮分析儀。
作為優選：堿液泵進水端連接濃度為30%的氫氧化鈉溶液。
這種氨氮廢水電解處理系統的運行方法，包括以下步驟：S1、確認系統啟動條件：保持各調節閥開度0%，保持進水泵關閉狀態，保持系統其他閥門位置在預設狀態；S2、啟動系統：開啟低濃度氨氮廢水泵；調節低濃度氨氮廢水調節閥開度至電解反應器流量為系統額定流量Q；S3、讀取各表計示數，如果電解反應器出口段的氨氮分析儀示數大于設定值N，且余氯濃度計示數小于設定值Y，則保持預設模式；否則執行步驟S4至步驟S6；S4、增大高濃度氨氮廢水調節閥開度，并開啟高濃度氨氮廢水泵；S5、讀取各表計示數，如果電解反應器出口段的氨氮分析儀示數小于設定值N，且余氯濃度計示數大于設定值Y，則重復步驟S4和步驟S5；當氨氮分析儀的示數小于設定值N或余氯濃度計示數小于設定值Y，執行步驟S6；S6、通過堿液調節閥調節電解反應器出口段的pH計的示數至大于設定值P，再調節高濃度氨氮廢水調節閥的開度，直至氨氮分析儀示數小于設定值N且余氯濃度計示數大于設定值N。
作為優選：?jiǎn)未握{節低濃度氨氮廢水調節閥、高濃度氨氮廢水調節閥或堿液調節閥開度的幅度均為10%。
作為優選：如果過濾器入口端的pH計的示數小于9.0，則增大堿液調節閥的開度，直至過濾器入口端的pH計的示數為9.0～9.5。
作為優選，步驟S4中：在增大高濃度氨氮廢水調節閥開度的同時對應減小低濃度氨氮廢水調節閥開度，保持電解反應器入口端的流量計示數為系統額定流量Q。
作為優選，步驟S6具體為：如果電解反應器出口段的pH計的示數小于等于設定值P，則增大堿液調節閥的開度直至pH計的示數大于設定值P；然后，如果電解反應器出口段的氨氮分析儀示數大于設定值N且余氯濃度計示數小于設定值Y，則減小高濃度氨氮廢水調節閥的開度，同時對應增大低濃度氨氮廢水調節閥開度，保持電解反應器入口端的流量計示數為系統額定流量Q，直至氨氮分析儀示數小于設定值N且余氯濃度計示數大于設定值N。
本發明的有益效果是：1）本發明的氨氮廢水電解處理系統采用管道混合器替代混合池及其配套設備，提高了氨氮廢水混合的效果，簡化了氨氮廢水電解處理系統，大大降低了設備成本和運維成本。
2）本發明通過管道混合器將不同來水和堿液均勻混合，實現了電解反應器進水的快速調質，系統的出力范圍大，使其能夠根據系統的處理能力大量處理高濃氨氮廢水，充分利用能源，大幅提高了系統運行效率。
3）本發明應用控制邏輯，配合氨氮分析儀、流量計、pH計、氯離子濃度計和余氯濃度計，實現進水水質的精確調控，能夠很好地應對來水水質波動，提高了電解系統運行穩定性，降低了出水氨氮污染物超標風險，滿足用戶的環保需求。
（發明人：馮向東;朱國雷;徐浩然;諸劍鋒;王亮;孫偉鋼;魯衛哲;呂佳慧;左益平;張興旺）
