公布日：2023.04.18
申請日：2023.02.22
分類號：C02F1/30(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種微波催化氧化處理難降解有機廢水的裝置及工藝，裝置包括反應罐體，所述反應罐體內從下至上依次設置曝氣區、催化反應區和溢流區，所述曝氣區設置曝氣管，所述催化反應區內填充催化劑；所述反應罐體的頂部設置微波發生裝置，所述微波發生裝置伸入到催化劑的內部；本發明提供的微波催化氧化處理難降解有機廢水的裝置，將微波技術與異相催化氧化技術耦合，將異相催化氧化與微波輻照置于同一裝置中，能夠催化產生更多的·OH以氧化降解污染物，提高了對高濃難降解污染物的去除效果。
權利要求書

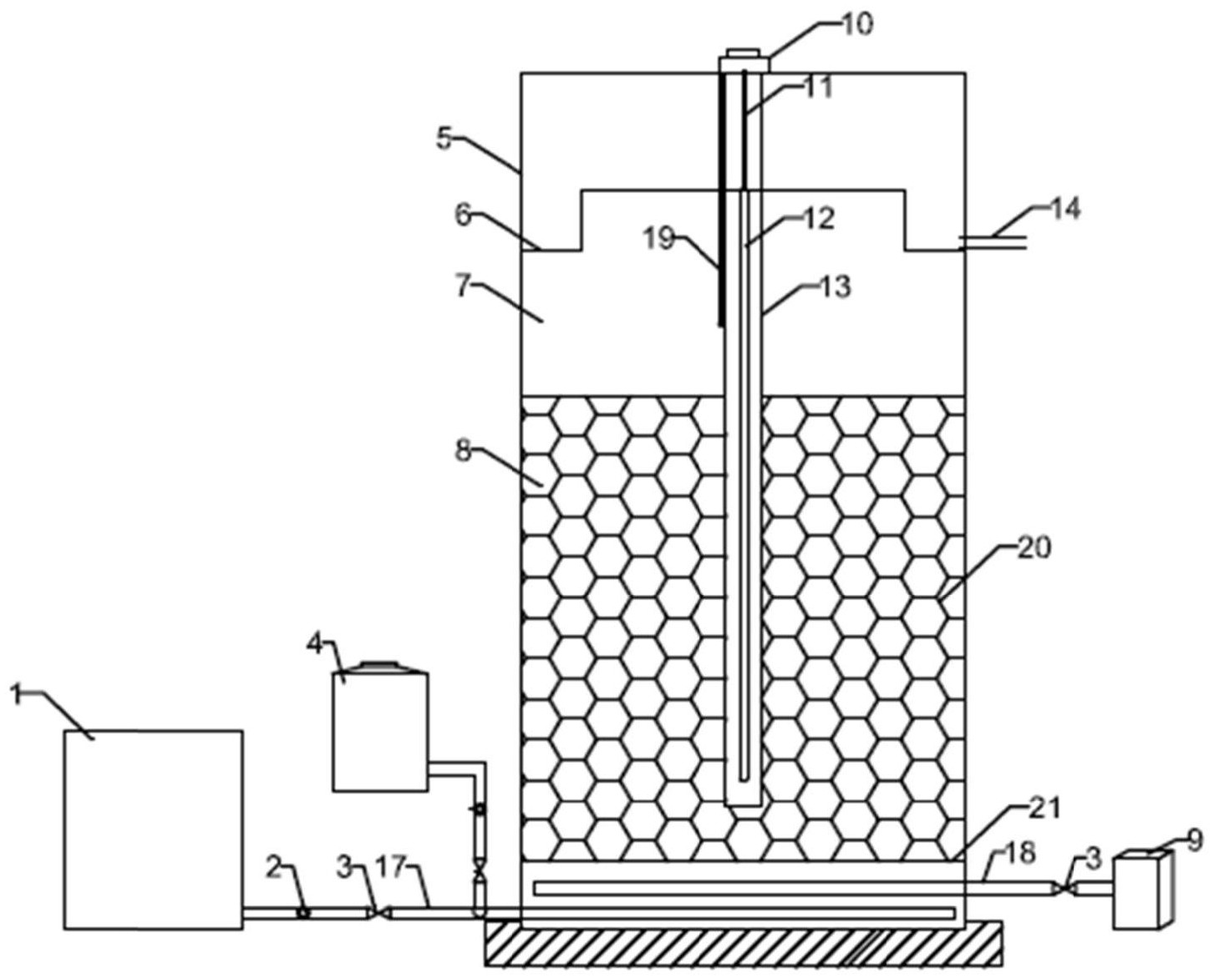

1.一種微波催化氧化處理難降解有機廢水的裝置，其特征在于，包括反應罐體，所述反應罐體內從下至上依次設置曝氣區、催化反應區和溢流區，所述曝氣區設置曝氣管，所述催化反應區內填充催化劑；所述反應罐體的頂部設置微波發生裝置，所述微波發生裝置伸入到催化劑的內部。
2.如權利要求1所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述曝氣管與曝氣風機相連，曝氣風機設置在反應罐體的外部。
3.如權利要求1所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述反應罐體的上部設置出水口，下部設置進水口。
4.如權利要求3所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述出水口設置在溢流區，溢流區內設置溢流圍堰，溢流圍堰與反應罐體之間的腔體連通。
5.如權利要求3所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述進水口通過進水管與集水井相連，所述進水管上設置加藥口，所述加藥口通過管道與藥劑儲罐相連。
6.如權利要求1所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述微波發生裝置包括依次連接的微波電源、微波變壓器、磁控管、波導和微波輻射天線，所述波導和微波輻射天線設置在密封外殼內。
7.如權利要求1所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述催化劑置于支撐層的上方，催化劑為負載鐵單質、鐵氧體及其他金屬化合物的吸波材料，所用的載體為碳基材料。
8.如權利要求1所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述催化劑的添加體積為反應罐體有效容積的30％-70％。
9.如權利要求5所述的微波催化氧化處理難降解有機廢水的裝置，其特征在于，所述藥劑儲罐內存放H2O2溶液。
10.一種微波催化氧化處理難降解有機廢水的工藝，采用權利要求1-9任一項所述的裝置來實現，其特征在于，包括以下步驟：廢水和過氧化氫溶液混合后進入反應罐體，在反應罐體中，H2O2作為氧化劑與固體催化劑作用分解為氧化能力更強的·OH，同時在微波作用下額外產生大量的·OH，·OH與廢水中難降解污染物接觸并對污染物進行降解。
發明內容
針對現有技術存在的問題，本發明提供一種微波催化氧化處理難降解有機廢水的裝置及方法，通過將微波技術與異相催化氧化技術耦合，以提高難降解污染物的去除效果，加速反應速率。
本發明的技術方案如下：
在本發明的第一方面，提供了一種微波催化氧化處理難降解有機廢水的裝置，包括反應罐體，所述反應罐體內從下至上依次設置曝氣區、催化反應區和溢流區，所述曝氣區設置曝氣管，所述催化反應區內填充催化劑；所述反應罐體的頂部設置微波發生裝置，所述微波發生裝置伸入到催化劑的內部。
在本發明的一些實施方式中，所述曝氣管與曝氣風機相連，曝氣風機設置在反應罐體的外部。
在本發明的一些實施方式中，所述反應罐體的上部設置出水口，下部設置進水口。
在本發明的一些實施方式中，所述出水口設置在溢流區，溢流區內設置溢流圍堰，溢流圍堰與反應罐體之間的腔體連通。
在本發明的一些實施方式中，所述進水口通過進水管與集水井相連，所述進水管上設置加藥口，所述加藥口通過管道與藥劑儲罐相連。
在本發明的一些實施方式中，所述微波發生裝置包括依次連接的微波電源、微波變壓器、磁控管、波導和微波輻射天線，所述波導和微波輻射天線設置在密封外殼內。
在本發明的一些實施方式中，所述催化劑置于支撐層的上方，催化劑為負載鐵單質、鐵氧體及其他金屬化合物的吸波材料，所用的載體為碳基材料。
在本發明的一些實施方式中，所述催化劑的添加體積為反應罐體有效容積的30％-70％。
在本發明的一些實施方式中，所述藥劑儲罐內存放H2O2溶液。
在本發明的第二方面，提供了一種微波催化氧化處理難降解有機廢水的工藝，包括以下步驟：
廢水和過氧化氫溶液混合后進入反應罐體，在反應罐體中，H2O2作為氧化劑與固體催化劑作用分解為氧化能力更強的·OH，同時在微波作用下額外產生大量的·OH，·OH與廢水中難降解污染物接觸并對污染物進行降解。
本發明一個或多個技術方案具有以下有益效果：
(1)本發明提供的微波催化氧化處理難降解有機廢水的裝置，將微波技術與異相催化氧化技術耦合，將異相催化氧化與微波輻照置于同一裝置中，能夠催化產生更多的·OH以氧化降解污染物，提高了對高濃難降解污染物的去除效果。
(2)本發明提供的微波催化氧化處理難降解有機廢水的裝置，在反應罐體內設置催化反應區，催化劑的存在不僅催化H2O2產生氧化性更強的·OH以氧化降解污染物，而且有一定吸波作用。微波輻照作用下，可直接將吸附在催化劑表面的有機物降解，起原位修復作用，延長催化劑的使用壽命；在反應罐體的底部設置曝氣管，在曝氣作用下可增大固體催化劑、·OH與污染物的接觸面積，提高催化效果。
(3)本發明提供的微波催化氧化處理難降解有機廢水的裝置，有嚴格的防水設施，可安裝于室外，且反應罐體內有充足空間，可依據水處理工藝填充固體催化劑；同時，裝置安裝簡單，操作方便，微波的存在可提高反應速率，節省反應容積，降低成本；可用于前端高濃難降解污染物的處理，處理水量大，占地面積小，降解效果顯著。
（發明人：王玉環;宮志鵬;張菲;劉偉;劉帥;朱杰高）
