公布日：2023.03.21
申請日：2022.11.11
分類號：C02F1/52(2006.01)I;C02F1/00(2006.01)I
摘要
本發明涉及水處理設備技術領域，提供一種多向流懸浮污泥加密裝置及水處理系統，該多向流懸浮污泥加密裝置，包括：布水結構，具有進水口與出水口；第一導流結構，設置在出水口處；第二導流結構，設置在第一導流結構的下游，適于引導水體沿豎直方向運動，并沿水體的輸送方向上，在第二導流結構的下游形成用于過濾水體的動態污泥懸浮層。該多向流懸浮污泥加密裝置，使得空間范圍內的水體在水平方向及豎直方向布水更加均勻，并在導流的過程中，在第二導流結構的下游形成用于過濾水體的動態污泥懸浮層，使絮凝污泥得到最大程度保留，減少后續沉淀段的分離負荷，有利于提高凈化效果。
權利要求書
1.一種多向流懸浮污泥加密裝置，其特征在于，包括：布水結構，具有進水口與出水口；第一導流結構，設置在所述出水口處，適于引導水體沿水平方向流動；第二導流結構，設置在所述第一導流結構的下游，適于引導水體沿豎直方向運動，并沿水體的輸送方向上，在所述第二導流結構的下游形成用于過濾水體的動態污泥懸浮層。

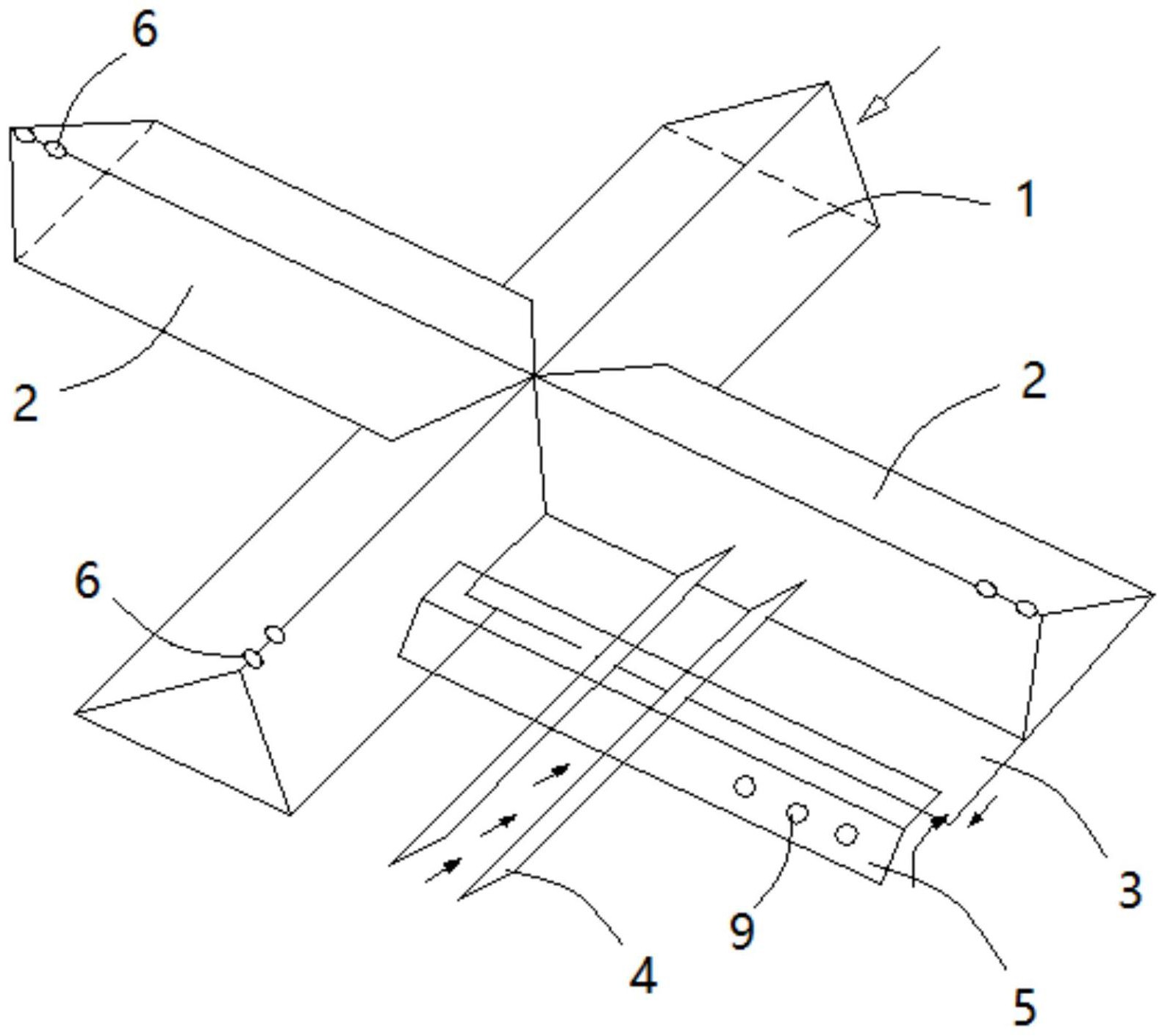

2.根據權利要求1所述的多向流懸浮污泥加密裝置，其特征在于，所述布水結構包括主通道與支通道，所述主通道的進口為所述進水口，所述主通道的出口與所述支通道的進口相連通，所述支通道的出口為所述出水口。
3.根據權利要求2所述的多向流懸浮污泥加密裝置，其特征在于，沿垂直于水體的流動方向上，所述主通道與所述支通道的截面形狀均為三角形，沿豎直方向自上而下所述主通道與所述支通道的截面尺寸逐漸增大。
4.根據權利要求3所述的多向流懸浮污泥加密裝置，其特征在于，所述主通道的截面尺寸大于所述支通道的截面尺寸。
5.根據權利要求2所述的多向流懸浮污泥加密裝置，其特征在于，在水平面內，所述主通道與所述支通道呈十字交叉設置。
6.根據權利要求2所述的多向流懸浮污泥加密裝置，其特征在于，所述主通道與所述支通道的通道頂部均設置有排氣孔。
7.根據權利要求3所述的多向流懸浮污泥加密裝置，其特征在于，所述第一導流結構包括布水翼板，所述支通道的出口兩側邊緣處均設置有所述布水翼板，沿水平方向上，每個所述布水翼板均朝遠離所述支通道的方向延伸。
8.根據權利要求7所述的多向流懸浮污泥加密裝置，其特征在于，所述第一導流結構還包括橫向導板，所述橫向導板的一端與所述支通道的通道側壁相連，另一端朝遠離所述支通道的方向延伸；沿所述支通道的高度方向上，所述橫向導板的位置高于所述布水翼板的位置；所述橫向導板相對于所述布水翼板的板面傾斜設置，且沿所述支通道內的水體流動方向上，所述橫向導板的板面與所述布水翼板的板面之間的間隔逐漸增大。
9.根據權利要求8所述的多向流懸浮污泥加密裝置，其特征在于，沿所述支通道的長度方向上間隔設置有多個所述橫向導板。
10.根據權利要求8所述的多向流懸浮污泥加密裝置，其特征在于，所述第二導流結構包括縱向導流渦流板，設置在所述橫向導板的下游，沿所述支通道的高度方向上，所述縱向導流渦流板的位置不低于所述橫向導板的位置；所述縱向導流渦流板包括傾斜部與水平部，所述傾斜部與所述水平部之間呈預設夾角，所述水平部平行于所述布水翼板設置，所述傾斜部朝向所述布水翼板設置，適于引導水體朝向所述支通道的上方區域流動。
11.根據權利要求10所述的多向流懸浮污泥加密裝置，其特征在于，所述傾斜部的板面上設置有渦流孔。
12.根據權利要求6所述的多向流懸浮污泥加密裝置，其特征在于，所述主通道的末端呈閉口結構，且所述主通道的末端設置有排空管。
13.一種水處理系統，其特征在于，包括權利要求1-12中任意一項所述的多向流懸浮污泥加密裝置；所述多向流懸浮污泥加密裝置設置在所述水處理系統的絮凝段與沉淀段之間。
發明內容
因此，本發明要解決的技術問題在于相關技術中的水處理系統，完全在沉淀段中完成污泥與水體的分離，導致沉淀段的分離負荷較高，影響凈化效果，從而提供一種多向流懸浮污泥加密裝置及水處理系統。
本發明提供一種多向流懸浮污泥加密裝置，包括：布水結構，具有進水口與出水口；第一導流結構，設置在所述出水口處，適于引導水體沿水平方向流動；第二導流結構，設置在所述第一導流結構的下游，適于引導水體沿豎直方向運動，并沿水體的輸送方向上，在所述第二導流結構的下游形成用于過濾水體的動態污泥懸浮層。
進一步地，所述布水結構包括主通道與支通道，所述主通道的進口為所述進水口，所述主通道的出口與所述支通道的進口相連通，所述支通道的出口為所述出水口。
進一步地，沿垂直于水體的流動方向上，所述主通道與所述支通道的截面形狀均為三角形，沿豎直方向自上而下所述主通道與所述支通道的截面尺寸逐漸增大。
進一步地，所述主通道的截面尺寸大于所述支通道的截面尺寸。
進一步地，在水平面內，所述主通道與所述支通道呈十字交叉設置。
進一步地，所述主通道的與所述支通道的通道頂部均設置有排氣孔。
進一步地，所述第一導流結構包括布水翼板，所述支通道的出口兩側邊緣處均設置有所述布水翼板，沿水平方向上，每個所述布水翼板均朝遠離所述支通道的方向延伸。
進一步地，所述第一導流結構還包括橫向導板，所述橫向導板的一端與所述支通道的通道側壁相連，另一端朝遠離所述支通道的方向延伸；沿所述支通道的高度方向上，所述橫向導板的位置高于所述布水翼板的位置；所述橫向導板相對于所述布水翼板的板面傾斜設置，且沿所述支通道內的水體流動方向上，所述橫向導板的板面與所述布水翼板的板面之間的間隔逐漸增大。
進一步地，沿所述支通道的長度方向上間隔設置有多個所述橫向導板。
進一步地，所述第二導流結構包括縱向導流渦流板，設置在所述橫向導板的下游，沿所述支通道的高度方向上，所述縱向導流渦流板的位置不低于所述橫向導板的位置；所述縱向導流渦流板包括傾斜部與水平部，所述傾斜部與所述水平部之間呈預設夾角，所述水平部平行于所述布水翼板設置，所述傾斜部朝向所述布水翼板設置，適于引導水體朝向所述支通道的上方區域流動。
進一步地，所述傾斜部的板面上設置有渦流孔。
進一步地，所述主通道的末端呈閉口結構，且所述主通道的末端設置有排空管。
本發明還提供一種水處理系統，包括上述所述的多向流懸浮污泥加密裝置；所述多向流懸浮污泥加密裝置設置在所述水處理系統的絮凝段與沉淀段之間。
本發明技術方案，具有如下優點：
本發明提供的多向流懸浮污泥加密裝置，通過布水結構對水體進行初步的布水，再通過第一導流結構與第二導流結構對水體進行引導，使得空間范圍內的水體在水平方向及豎直方向布水更加均勻，并在導流的過程中，在第二導流結構的下游形成用于過濾水體的動態污泥懸浮層，減少后續沉淀段的分離負荷，有利于提高凈化效果。
（發明人：張嶄華;張恒）
