公布日：2022.06.24
申請日：2022.01.25
分類號：C02F9/14(2006.01)I
摘要
一種節能自循環A3O‑MBBR污水處理裝置，涉及污水處理技術領域；包括內圓板、外圓板，內圓板與外圓板為同心圓環板，內圓板外側套設外圓板組成污水處理裝置，內圓板與外圓板之間組成環狀間隙腔室，環狀間隙腔室內分隔設置有厭氧反應區、污泥濃縮區、生物濾床區、清水區，內圓板內側設置缺氧好氧生化主反應區、沉淀區，從下至上依次為缺氧反應區、好氧反應區、沉淀區，外圓板外側獨立設置綜合設備間。解決現有技術中傳統的污水處理工藝如A2O、SBR、氧化溝、MBR組合工藝等，都存在著設備設施占地面積大、運行能耗高、管理復雜等問題。如A2O工藝中的內回流問題、MBR膜工藝的高曝氣能耗問題、氧化溝工藝的推流曝氣能耗問題等存在的共性問題。
權利要求書

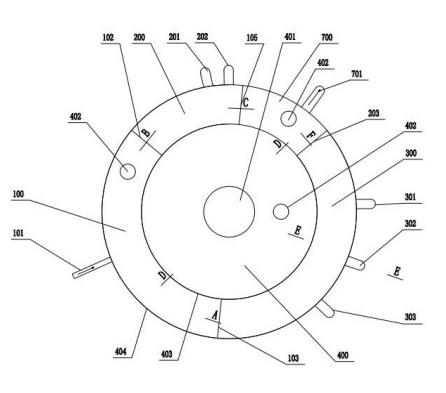

1.一種節能自循環A3O-MBBR污水處理裝置，包括內圓板（403）、外圓板（404），其特征在于，所述內圓板（403）與外圓板（404）為同心圓環板，內圓板（403）外側套設外圓板（404）組成污水處理裝置，內圓板（403）與外圓板（404）之間組成環狀間隙腔室，環狀間隙腔室內分隔設置有厭氧反應區（100）、污泥濃縮區（200）、生物濾床區（300）、清水區（700），內圓板（403）內側設置缺氧好氧生化主反應區（400）、沉淀區（500），從下至上依次為缺氧反應區(405)、好氧反應區（508）、沉淀區（500），外圓板（404）外側獨立設置綜合設備間（600）；所述厭氧反應區（100）中心設置預缺氧流化床反應區（104），預缺氧流化床反應區（104）內填充有MBBR懸浮填料（112），預缺氧流化床反應區（104）外側分隔設置降流式厭氧反應區（107），所述降流式厭氧反應區（107）內填充有固定床填料（110），預缺氧流化床反應區（104）頂部設置填料攔截網(111)，填料攔截網（111）兩側設有配水槽（106），厭氧反應區（100）外側設置連接預缺氧流化床反應區（104）底部的污水進水管（101）,預缺氧流化床反應區（104）底部設有氣動攪拌設備，所述厭氧反應區（100）底部設有厭氧區出水導流管（113），所述缺氧反應區（405）回流的混合液經導流管（109）與污泥濃縮區（200）的沉淀處回流的污泥混合液經污泥回流導流管（205）匯合進入預缺氧流化床反應區（104）底部，與污水來水混合升流進入厭氧反應區（100）。
2.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述厭氧反應區（100）為兩組并列設置，預缺氧流化床反應區（104）出水經上部配水槽（106）均勻配水進入厭氧反應區（100）中，所述厭氧反應區（100）為降流式運行，污水經填料床下沉到厭氧反應區（100）底部，經厭氧區出水導流管（113）進入缺氧反應區（405）中。
3.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述缺氧反應區（405）內置攪拌裝置二（408），攪拌裝置二（408）連接攪拌裝置供氣管（406），攪拌裝置二（408）上端設置圓錐形的反射板（407），缺氧反應區（405）下端設置缺氧區進水管（409）。
4.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述好氧反應區（508）中設置了曝氣管裝置（510）、三相分離器（514），所述三相分離器（514）連接有三相分離器集氣導管（513），三相分離器集氣導管（513）另一端連接集氣管（511），集氣管（511）收集好氧曝氣剩余氣體，所述好氧反應區（508）中設置了混合液氣提升回流管（506），混合液氣提升回流管（506）與集氣管（511）連接混合液氣提升供氣管（507），混合液回流到預缺氧流化床反應區（400）。
5.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述好氧反應區（508）硝化液自動沉降到缺氧反應區（405）中。
6.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述沉淀區（500）中設置了集水槽（501）、沉淀區進水導流管（502）、沉淀區出水導流管（503）、除磷劑加藥管（504）、污泥排泥管（505）、斜板填料（512）。
7.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述污泥反應區（200）下端設置有污泥排泥管（201），污泥反應區（200）的上端設置污泥區上清液回流管（202）、污泥回流管（204)、污泥回流導流管(205)、污泥回流氣提升管（206），所述污泥回流氣提升管（206）下端連接污泥回流氣提升供氣管（207）。
8.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述清水區（700）設置了清水區出水管（701）、濾池出水導管（702）、排污管（703）組成。
9.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述生物濾床區（300）上端設置了反洗出水管（301），生物濾床區（300）下端設置有反洗進水管（302），生物濾床區（300）底部設置有排泥管（303），生物濾床區（300）上端從下至上依次設置有反洗出水堰槽（305）、清水出水堰槽（304），在生物濾床區（300）位于反洗出水管（301）與反洗進水管（302）之間設置有生物濾床填料（306），生物濾床填料（306）處連接生物濾床曝氣管（307）、曝氣供氣管（308），清水出水堰槽（304）處連接濾床出水導管（702），沉淀池出水導流管（208）進入到生物濾床區（300）的底部，升流經過生物濾床區（300），經清水出水堰槽（304）、濾床出水導管（702）進入清水池（700）中，清水區（700）儲存水為生物濾床提供反沖洗用水。10.如權利要求1所述節能自循環A3O-MBBR污水處理裝置，其特征在于，所述獨立綜合設備間（600）內部設置除磷劑加藥裝置（601）、空壓機（602）、反沖洗泵（603）、鼓風機（604）、PLC電控箱（605）。
發明內容
本發明旨在于解決現有技術中傳統的污水處理工藝如A2O、SBR、氧化溝、MBR組合工藝等，都存在著設備設施占地面積大、運行能耗高、管理復雜等問題。如A2O工藝中的內回流問題、MBR膜工藝的高曝氣能耗問題、氧化溝工藝的推流曝氣能耗問題等存在的共性問題。
本發明的目的與功效，由以下具體技術手段所達成：一種節能自循環A3O-MBBR污水處理裝置，包括內圓板、外圓板，內圓板與外圓板為同心圓環板，內圓板外側套設外圓板組成污水處理裝置，內圓板與外圓板之間組成環狀間隙腔室，環狀間隙腔室內分隔設置有厭氧反應區、污泥濃縮區、生物濾床區、清水區，內圓板內側設置缺氧好氧生化主反應區、沉淀區，從下至上依次為缺氧反應區、好氧反應區、沉淀區，外圓板外側獨立設置綜合設備間；厭氧反應區中心設置預缺氧流化床反應區，預缺氧流化床反應區內填充有MBBR懸浮填料，預缺氧流化床反應區外側分隔設置降流式厭氧反應區，降流式厭氧反應區內填充有固定床填料，預缺氧流化床反應區頂部設置填料攔截網，填料攔截網兩側設有配水槽，厭氧反應區外側設置連接預缺氧流化床反應區底部的污水進水管,預缺氧流化床反應區底部設有氣動攪拌設備，厭氧反應區底部設有厭氧區出水導流管，缺氧反應區回流的混合液經導流管與污泥濃縮區的沉淀處回流的污泥混合液經污泥回流導流管匯合進入預缺氧流化床反應區底部，與污水來水混合升流進入厭氧反應區。
優選的，厭氧反應區為兩組并列設置，預缺氧流化床反應區出水經上部配水槽均勻配水進入厭氧反應區中，厭氧反應區為降流式運行，污水經填料床下沉到厭氧反應區底部，經厭氧區出水導流管進入缺氧反應區中。
優選的，缺氧反應區內置攪拌裝置二，攪拌裝置二連接攪拌裝置供氣管，攪拌裝置二上端設置圓錐形的反射板，缺氧反應區下端設置缺氧區進水管。
優選的，好氧反應區中設置了曝氣管裝置、三相分離器，三相分離器連接有三相分離器集氣導管，三相分離器集氣導管另一端連接集氣管，集氣管收集好氧曝氣剩余氣體，好氧反應區中設置了混合液氣提升回流管，混合液氣提升回流管與集氣管連接混合液氣提升供氣管，混合液回流到預缺氧流化床反應區。
優選的，好氧反應區硝化液自動沉降到缺氧反應區中。
優選的，沉淀區中設置了集水槽、沉淀區進水導流管、沉淀區出水導流管、除磷劑加藥管、污泥排泥管、斜板填料。
優選的，污泥反應區下端設置有污泥排泥管，污泥反應區的上端設置污泥區上清液回流管、污泥回流管，污泥回流氣提升管下端連接污泥回流氣提升供氣管。
優選的，清水區設置了清水區出水管、濾池出水導管、排污管組成。
優選的，生物濾床區上端設置了反洗出水管，生物濾床區下端設置有反洗進水管，生物濾床區底部設置有排泥管，生物濾床區上端從下至上依次設置有反洗出水堰槽、清水出水堰槽，在生物濾床區位于反洗出水管與反洗進水管之間設置有生物濾床填料，生物濾床填料處連接生物濾床曝氣管、曝氣供氣管，清水出水堰槽處連接濾床出水導管，沉淀池出水導流管進入到生物濾床區的底部，升流經過生物濾床區，經清水出水堰槽、濾床出水導管進入清水池中，清水區儲存水為生物濾床提供反沖洗用水。
優選的，獨立綜合設備間內部設置除磷劑加藥裝置、空壓機、反沖洗泵、鼓風機、PLC電控箱。
有益效果：1、提出了一種節能自循環A3O-MBBR污水處理裝置及其方法，通過在工藝前段增加預缺氧區、工藝尾段增加生物濾床區，各生化單元投加MBBR懸浮填料，結合厭氧流化床和好氧流化床工藝技術，三相分離器固液分離及氣體收集再利用提升技術，采用立體結構空間布局，形成全新的、具有高效能有機物去除功能的、超低能耗的、改良A3O-MBBR工藝系統，本發明采用立體空間結構布局，同軸雙圓環組，形成多層級功能分區，一體化設計，布局結構緊湊，占地小、設備少、能耗低、低碳運行，運管理方便，模塊化建設，投建周期短、費用低等特點。
2、同軸雙環、分層分區、立式一體化設計，結構緊湊，節約占地。
3、模塊化組裝，滿足不同處理規模需求，預氧區和好氧反應區采用流化床工藝，填加MBBR懸浮填料，增強了系統對有機物的去除效果。
4、厭氧區采用降流式固定床填料設計，反應區底部出水，無污泥沉積。
5、一個空間設置了缺氧反應區、好氧反應區和沉淀區，立體化布置，節約空間。
6、好氧反應區設置三相分離器，固液分離的同時，收集曝氣剩余氣體，為混合液氣提回流及污泥氣提回流提供動力氣源，充分利用曝氣剩余氣體回收再利用，實現無能耗混合液氣提升回流，硝化液無能耗自動回流、污泥混合液氣提升回流，節約能耗。
7、本發明裝置系統一步提升，全程重力排水，節約能耗。利用本裝置系統高程優勢，實現無能耗重力清水外排或回用，或進一步無能耗排入人工濕地系統的深度凈化處理以及剩余含磷污泥的無動力外排。
8、本發明裝置適用于城市污水、村鎮污水、醫療污水、食品廢水、養殖廢水、工業廢水及需要提標改造的項目。
（發明人：周宗玉;徐巖新;張瑞光）
