公布日：2022.08.05
申請日：2021.02.03
分類號：C02F9/14(2006.01)I;C02F9/04(2006.01)I;C02F11/122(2019.01)I;C02F103/20(2006.01)N
摘要
本發明公開了一種規�；B殖場糞污、污水處理系統的工藝流程。其使用方法通過將糞污、污泥和污水混合物中的糞污和污水分離出來后，將污水進行深度處理。污水進行分離、沉淀、過濾、消毒等處理后作為農田灌溉備用水或直接排放。糞污和污泥擠壓制成含30%水分的泥餅，作為有機肥半成品，使其具有經濟價值，為養殖場增收，有效解決了其它處理工藝所存在的污泥量大，運轉不暢，維護、維修困難，出水指標反復不穩的問題。
權利要求書

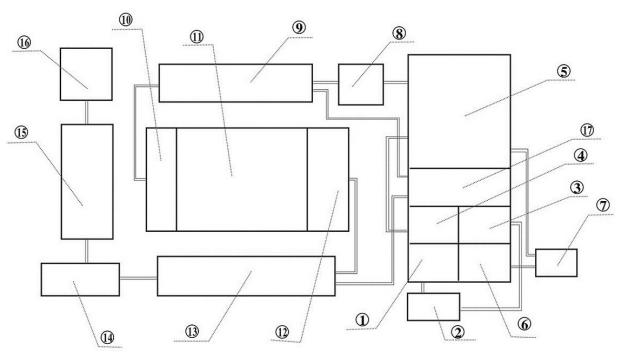

1.一種規�；B殖場糞污污水處理系統，其特征在于，包括：糞污集水池（1）、糞污分離機（2）、第一沉淀池（3）、第二沉淀池（4）、爆氧池（5）、污泥池（6）和污泥壓濾機構（7），所述糞污集水池（1）與糞污分離機（2）相連，糞污分離機（2）的出口與第一沉淀池（3）連接，第一沉淀池（3）分別與第二沉淀池（4）和污泥池（6）連接，第二沉淀池（4）分別與爆氧池（5）和污泥池（6）連接，污泥池（6）與污泥壓濾機構（7）連接，污泥壓濾機構（7）與爆氧池（5）連接。
2.如權利要求1所述的一種規�；B殖場糞污污水處理系統，其特征在于，還包括順次連接的污水加熱器（8）、一次分離器（9）、污水調節倉（10）、微生物降解倉（11）、厭氧倉（12）、二次分離器（13）、凈化消毒倉（14）和過濾器（15），所述爆氧池（5）與污水加熱器（8）連接。
3.如權利要求2所述的一種規�；B殖場糞污污水的處理系統，其特征在于，所述糞污分離機（2），一次分離器（9）和二次分離器（13）中均添加有絮凝劑和/或促凝劑。
4.如權利要求3所述的一種規�；B殖場糞污污水處理系統，其特征在于，還包括回流池（17），所述一次分離器（9）和二次分離器（13）底部均設有可控閥門，一次分離器（9）和二次分離器（13）通過可控閥門與回流池（17）連接，所述回流池（17）分別與污泥池（6）和爆氧池（5）連接。
5.一種使用權利要求1-4任一權利要求所述的規�；B殖場糞污污水處理系統的工作方法，其特征在于，包括如下步驟：S1、養殖場污物集中進入糞污集水池（1）；S2、糞污集水池（1）中的污物進入糞污分離機（2）將糞污污泥和污水進行分離，所述糞污分離機（2）中含有濾網、絮凝劑和促凝劑添加機構；S3、從糞污分離機（2）分離出來的污物進入第一沉淀池（3），加過絮凝劑和促凝劑的污物在進入第一沉淀池（3）后進行沉淀，沉淀后的液態污水進入第二沉淀池（4）進行二次沉淀，第一沉淀池（3）和第二沉淀池（4）中的液態污泥進入污泥池（6），第二沉淀池（4）中的污水進入爆氧池（5）；S4、收集污泥池（6）中的污泥用污泥壓濾機構（7）進行壓縮過濾處理，將污泥壓成泥餅，之后泥餅送至糞污堆積發酵倉進行自然發酵，污泥壓濾過程中污泥中壓出的污水流至爆氧池（5）。
6.如權利要求5所述的一種規�；B殖場糞污污水處理系統的工作方法，其特征在于，S4中爆氧池中的污水直接進入氧化塘作農田灌溉備用水。
7.如權利要求5所述的一種規�；B殖場糞污污水處理系統的工作方法，其特征在于，所述S3中爆氧池中的污水通過加熱器（8）進入一次分離器（9）進行污水分離，所述一次分離器（9）中加有絮凝劑和/或促凝劑，一次分離器（9）所產生的污泥通過底部的可控閥門送至回流池（17），產生的污水進入污水調節倉（10），污水調節倉（10）中出來的污水進入微生物降解倉（11），微生物降解倉（11）出來的污水進入厭氧倉（12），厭氧倉（12）出來的污水進入二次分離器（13），所述二次分離器（13）中加有絮凝劑和/或促凝劑，二次分離器（13）所產生的污泥通過底部的可控閥門送至回流池（17），二次分離器（13）產生的污水送至凈化消毒倉（14）進行消毒處理，凈化消毒倉（14）出來的污水進入過濾器（15）過濾，過濾后進入人工濕地（16）后排出。
8.如權利要求7所述的一種規�；B殖場糞污污水處理系統的工作方法，其特征在于，所述回流池（17）收集一次分離器（9）或二次分離器（13）凝結沉淀的污泥和部分污水，污泥經沉淀后送入污泥池（6），污水進入爆氧池（5）進行處理。
發明內容
為了解決上述問題，本發明公開了一種糞污、污水處理的工藝流程。
本發明的技術方案如下：一種規�；B殖場糞污污水處理系統，包括：糞污集水池、糞污分離機、第一沉淀池、第二沉淀池、爆氧池、污泥池和污泥壓濾機構，所述糞污集水池與糞污分離機相連，糞污分離機的出口與第一沉淀池連接，第一沉淀池分別與第二沉淀池和污泥池連接，第二沉淀池分別與爆氧池和污泥池連接，污泥池與污泥壓濾機構連接，污泥壓濾機構與爆氧池連接。
進一步的，還包括順次連接的污水加熱器、一次分離器、污水調節倉、微生物降解倉、厭氧倉、二次分離器、凈化消毒倉和過濾器，所述爆氧池與污水加熱器連接。
進一步的，所述糞污分離機、一次分離器和二次分離器中均添加有絮凝劑和/或促凝劑。
進一步的，還包括回流池，所述一次分離器和二次分離器底部均設有可控閥門，一次分離器和二次分離器通過可控閥門與回流池連接，所述回流池分別與污泥池和爆氧池連接。
一種使用前述規�；B殖場糞污污水處理系統的工作方法，包括如下步驟：S1、養殖場污物集中進入糞污集水池；S2、糞污集水池中的污物進入糞污分離機將糞污污泥和污水進行分離，所述糞污分離機中含有濾網、絮凝劑和促凝劑添加機構。
S3、從糞污分離機分離出來的含少量污泥的污水進入第一沉淀池，加過絮凝劑和促凝劑的污水在進入第一沉淀池后進行沉淀，沉淀后的液態污水進入第二沉淀池進行二次沉淀，第一沉淀池和第二沉淀池中的液態污泥進入污泥池，第二沉淀池中的污水進入爆氧池；S4、收集污泥池中的污泥用污泥壓濾機構進行壓縮過濾處理，將污泥壓成泥餅，之后泥餅加上糞污分離機分離出來的污泥送至糞污堆積發酵倉進行自然發酵，污泥壓濾過程中污泥中壓出的污水流至爆氧池。
作為優選的，S4中爆氧池中的污水也可直接進入氧化塘作農田灌溉備用水。
作為優選的，所述S3中爆氧池中的污水通過加熱器進入一次分離器進行污水分離，所述一次分離器中加有絮凝劑和/或促凝劑，一次分離器所產生的污泥通過底部的可控閥門送至回流池，產生的污水進入污水調節倉，污水調節倉中出來的污水進入微生物降解倉，微生物降解倉出來的污水進入厭氧倉，厭氧倉出來的污水進入二次分離器，所述二次分離器中加有絮凝劑和/或促凝劑，二次分離器所產生的污泥通過底部的可控閥門送至回流池，二次分離器產生的污水送至凈化消毒倉進行消毒處理，凈化消毒倉出來的污水進入過濾器過濾，過濾后進入人工濕地后排出。
作為優選的，回流池收集一次分離器或二次分離器凝結沉淀的污泥和部分污水，污泥經沉淀后送入污泥池，污水進入爆氧池進行處理。
本發明的好處在于：將養殖場的各種排泄物進行分級處理，解決污泥量過大問題，最后將處理后的排泄物形成固態養料，符合國家標準的農業用水或排放水。本發明多數用設備來處理糞污、污水、維修、維護方便，節省環保建設投資和土地使用面積。
（發明人：王正勛;王浩翰）
