公布日：2022.04.05
申請日：2021.12.28
分類號：C02F7/00(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種一體化污水處理用低功耗曝氣增氧裝置，曝氣管頂部設置有出氣口，出氣口的頂部安裝有斜向曝氣嘴，斜向曝氣嘴的上方設有支撐板，支撐板的底部固定有扇形葉片，本裝置通過傾斜設置的斜向曝氣嘴將曝氣管內的氣體傾斜噴向支撐板底部扇形葉片的位置，觸底平板和污水池內底觸接，固定柱通過橢圓弧形卡箍和觸底平板限位在出氣口的兩側，因斜向曝氣嘴噴射出的氣體為傾斜方向，從而使得扇形葉片能夠旋轉，此時支撐板通過圓形滑槽和弧形滑塊的滑動而使得扇形葉片在轉動時保持穩定性，通過旋轉的扇形葉片能夠將斜向曝氣嘴噴出的氣泡進行擴散，從而污水能夠更好地與氣泡進行接觸融合。
權利要求書

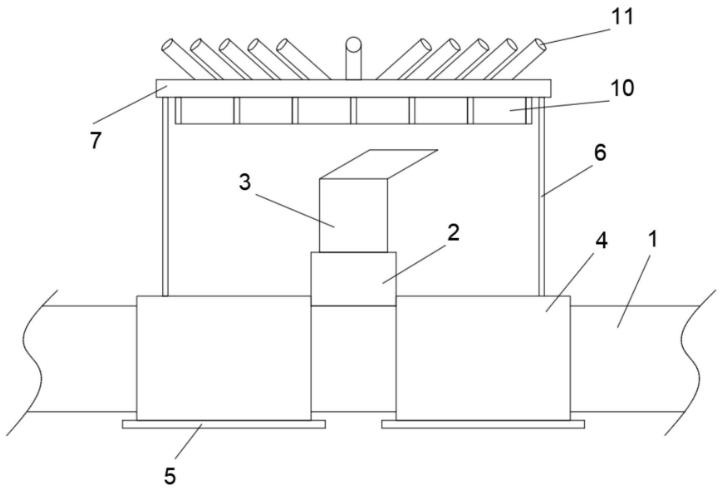

1.一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：包括曝氣管(1)，所述曝氣管(1)頂部設置有出氣口(2)，所述出氣口(2)的頂部安裝有斜向曝氣嘴(3)，所述斜向曝氣嘴(3)的上方設有支撐板(7)，所述支撐板(7)的底部固定有扇形葉片(10)，所述支撐板(7)底部位于扇形葉片(10)的外側開鑿有圓形滑槽(8)，所述圓形滑槽(8)的內部?jì)啥司瑒?dòng)連接有弧形滑塊(9)，所述曝氣管(1)位于出氣口(2)的兩側均貼壁套設有橢圓弧形卡箍(4)，所述橢圓弧形卡箍(4)的底部?jì)啥司潭ㄓ杏|底平板(5)，所述橢圓弧形卡箍(4)的頂部均固定有固定柱(6)，所述橢圓弧形卡箍(4)相靠近的側壁分別與出氣口(2)的兩端觸接。
2.根據權利要求1所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述支撐板(7)的頂部?jì)A斜固定有支撐柱(11)，所述支撐柱(11)的數量為五到八個，所述支撐柱(11)遠離支撐板(7)的一端均固定有U形支架(12)，所述U形支架(12)的內部均開鑿有限位插槽(18)，所述U形支架(12)均位于限位插槽(18)的內部插設有一號推送板(13)和二號推送板(14)，所述U形支架(12)后側壁兩端的位置均開鑿有螺紋槽(15)，所述螺紋槽(15)內部均螺紋連接有螺紋旋鈕桿(16)。
3.根據權利要求2所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述一號推送板(13)和二號推送板(14)的壁厚之和與限位插槽(18)的內部厚度相匹配，所述一號推送板(13)和二號推送板(14)的外徑尺寸與限位插槽(18)的內徑尺寸相匹配，所述一號推送板(13)和二號推送板(14)的側壁上均開鑿有刮泡孔(17)。
4.根據權利要求2所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述一號推送板(13)和二號推送板(14)相靠近的側壁觸接，且所述螺紋旋鈕桿(16)穿過螺紋槽(15)的一端分別與二號推送板(14)的側壁觸接。
5.根據權利要求1所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述固定柱(6)遠離橢圓弧形卡箍(4)的一端分別與弧形滑塊(9)的底部固定連接。
6.根據權利要求1所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述斜向曝氣嘴(3)頂部的朝向位于扇形葉片(10)內部靠近圓形滑槽(8)的位置。
7.根據權利要求2所述的一種一體化污水處理用低功耗曝氣增氧裝置，其特征在于：所述U形支架(12)遠離支撐柱(11)的一端均延伸至支撐板(7)的鉛垂線外側。
發明內容
針對現有技術的不足，本發明提供了一種一體化污水處理用低功耗曝氣增氧裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種一體化污水處理用低功耗曝氣增氧裝置，包括曝氣管，所述曝氣管頂部設置有出氣口，所述出氣口的頂部安裝有斜向曝氣嘴，所述斜向曝氣嘴的上方設有支撐板，所述支撐板的底部固定有扇形葉片，所述支撐板底部位于扇形葉片的外側開鑿有圓形滑槽，所述圓形滑槽的內部?jì)啥司瑒?dòng)連接有弧形滑塊，所述曝氣管位于出氣口的兩側均貼壁套設有橢圓弧形卡箍，所述橢圓弧形卡箍的底部?jì)啥司潭ㄓ杏|底平板，所述橢圓弧形卡箍的頂部均固定有固定柱，所述橢圓弧形卡箍相靠近的側壁分別與出氣口的兩端觸接。
優選的，所述支撐板的頂部?jì)A斜固定有支撐柱，所述支撐柱的數量為五到八個，所述支撐柱遠離支撐板的一端均固定有U形支架，所述U形支架的內部均開鑿有限位插槽，所述U形支架均位于限位插槽的內部插設有一號推送板和二號推送板，所述U形支架后側壁兩端的位置均開鑿有螺紋槽，所述螺紋槽內部均螺紋連接有螺紋旋鈕桿。
通過該設計使得曝氣嘴所噴出的氣泡能夠被排向更遠的范圍。
優選的，所述一號推送板和二號推送板之間的壁厚之和與限位插槽的內部厚度相匹配，所述一號推送板和二號推送板的外徑尺寸與限位插槽的內徑尺寸相匹配，所述一號推送板和二號推送板的側壁上均開鑿有刮泡孔。
通過該設計使得一號推送板以及二號推送板在推送氣泡能夠將的大氣泡打散成小氣泡，使污水能夠與氣泡更加充分的融合。
優選的，所述一號推送板和二號推送板相靠近的側壁觸接，且所述螺紋旋鈕桿穿過螺紋槽的一端分別與二號推送板的側壁觸接。
通過該設計使得一號推送板和二號推送板之間連接的更加緊湊。
優選的，所述固定柱遠離橢圓弧形卡箍的一端分別與弧形滑塊的底部固定連接。
通過該設計使得支撐板在轉動時得到支撐性。
優選的，所述斜向曝氣嘴頂部的朝向位于扇形葉片內部靠近圓形滑槽的位置。
通過該設計使得氣泡能夠隨著角度將葉片吹動。
優選的，所述U形支架遠離支撐柱的一端均延伸至支撐板的鉛垂線外側。
通過該設計使得氣泡推送的范圍變大。
與現有技術相比，本發明提供了一種一體化污水處理用低功耗曝氣增氧裝置，具備以下有益效果：
1、本裝置通過傾斜設置的斜向曝氣嘴將曝氣管內的氣體傾斜噴向支撐板底部扇形葉片的位置，觸底平板和污水池內底觸接，固定柱通過橢圓弧形卡箍和觸底平板限位在出氣口的兩側，因斜向曝氣嘴噴射出的氣體為傾斜方向，從而使得扇形葉片能夠旋轉，扇形葉片帶動支撐板一并旋轉，此時支撐板通過圓形滑槽和弧形滑塊的滑動而使得扇形葉片在轉動時保持穩定性，通過旋轉的扇形葉片能夠將斜向曝氣嘴噴出的氣泡進行擴散，從而污水能夠更好地與氣泡進行接觸融合；
2、支撐板上固定有傾斜的支撐柱，從而使得U形支架也為傾斜狀，通過延伸至支撐板外側U形支架內的一號推送板能夠將氣泡進一步地排向更遠范圍，且通過二號推送板在限位插槽內的移動而使得一號推送板和二號推送板之間的長度增加，并通過螺紋旋鈕桿穿過螺紋槽在限位插槽內抵緊二號推送板和一號推送板進行限位，從而使得較長的一號推送板和二號推送板能夠將氣泡更加一步地排向遠處，且一號推送板和二號推送板上的刮泡孔能夠將較大的氣泡打散成密集的小氣泡，使污水能夠更加充分的與污水融合。
（發明人：蔣錦明;顧霞娟;歐路）
