公布日：2022.07.05
申請日：2022.04.02
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明涉及污水處理裝置，具體涉及一種分段進水多級AO的污水處理裝置，包括厭氧池、進水管和進氣管，以及交替設置的缺氧池、好氧池，厭氧池、缺氧池、好氧池從后往前依次回流，好氧池后端依次連接有MBR池、脫色消毒儲水池、出水儲水池，進水管將污水源引入厭氧池和缺氧池，進氣管將空氣引入好氧池，MBR池內部上層清液引入脫色消毒儲水池，MBR池內部底層一部分污泥進行水解酸化后與另一部分污泥一同回流至厭氧池中，厭氧池內部安裝有攪拌裝置，以及用于附著厭氧氨氧化菌的生物膜載體；本發明提供的技術方案能夠有效克服現有技術所存在的無法對持續增多的生活污水中的氮和磷進行有效處理的缺陷。
權利要求書

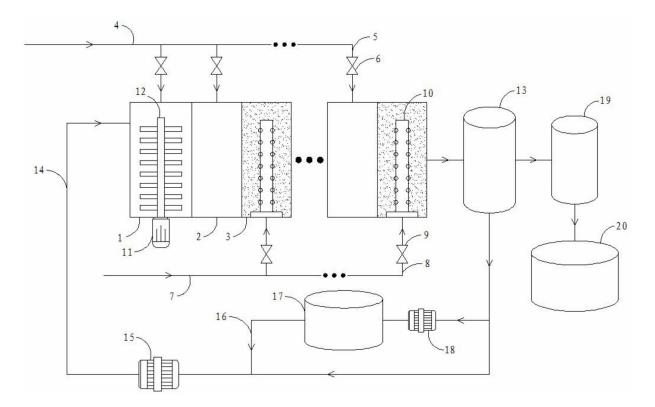

1.一種分段進水多級AO的污水處理裝置，其特征在于：包括厭氧池(1)、進水管(4)和進氣管(7)，以及交替設置的缺氧池(2)、好氧池(3)，所述厭氧池(1)、缺氧池(2)、好氧池(3)從后往前依次回流，所述好氧池(3)后端依次連接有MBR池(13)、脫色消毒儲水池(19)、出水儲水池(20)，所述進水管(4)將污水源引入厭氧池(1)和缺氧池(2)，所述進氣管(7)將空氣引入好氧池(3)；所述MBR池(13)內部上層清液引入脫色消毒儲水池(19)，所述MBR池(13)內部底層一部分污泥進行水解酸化后與另一部分污泥一同回流至厭氧池(1)中，所述厭氧池(1)內部安裝有攪拌裝置，以及用于附著厭氧氨氧化菌的生物膜載體；所述厭氧池(1)中的聚磷菌利用引入污水和水解酸化后的污泥進行厭氧釋磷，所述好氧池(3)中的聚磷菌在富氧條件下進行好氧吸磷，所述好氧池(3)在硝化細菌的作用下將引入污水中的氨氮氧化為硝態氮，所述缺氧池(2)在反硝化細菌的作用下將回流的硝態氮還原為亞硝態氮，所述厭氧池(1)中的厭氧氨氧化菌以引入污水中的氨氮、回流的亞硝態氮為底物進行自養脫氮。
2.根據權利要求1所述的分段進水多級AO的污水處理裝置，其特征在于：所述MBR池(13)底部與厭氧池(1)之間連接有污泥回流管(14)，所述污泥回流管(14)上安裝有第一污泥回流泵(15)，所述污泥回流管(14)上連接有污泥回流支管(16)，所述污泥回流支管(16)上安裝有第二污泥回流泵(18)，以及用于污泥進行水解酸化的反應罐(17)。
3.根據權利要求1所述的分段進水多級AO的污水處理裝置，其特征在于：所述脫色消毒儲水池(19)內部設有用于過濾脫色的活性炭夾層濾膜，所述脫色消毒儲水池(19)內部安裝有UV光反應器，所述UV光反應器包括真空保護罩和UV燈，所述UV燈燈管內部裝有汞蒸氣，所述UV光反應器端部通過密封環與脫色消毒儲水池(19)安裝連接。
4.根據權利要求1所述的分段進水多級AO的污水處理裝置，其特征在于：所述攪拌裝置包括固定于厭氧池(1)上的驅動電機(11)，以及與驅動電機(11)驅動軸固定并伸入厭氧池(1)內部的轉軸(12)，所述轉軸(12)上固定有攪拌輥。
5.根據權利要求1所述的分段進水多級AO的污水處理裝置，其特征在于：所述厭氧池(1)、缺氧池(2)上連接有與進水管(4)連通的進水支管(5)，所述進水支管(5)上安裝有進水閥(6)。
6.根據權利要求1所述的分段進水多級AO的污水處理裝置，其特征在于：所述好氧池(3)底部連接有與進氣管(7)連通的曝氣支管(8)，所述曝氣支管(8)上安裝有進氣閥(9)。
7.根據權利要求6所述的分段進水多級AO的污水處理裝置，其特征在于：所述好氧池(3)內部安裝有與曝氣支管(8)連接的曝氣管(10)，所述曝氣管(10)上開設有曝氣孔。
發明內容
(一)解決的技術問題
針對現有技術所存在的上述缺點，本發明提供了一種分段進水多級AO的污水處理裝置，能夠有效克服現有技術所存在的無法對持續增多的生活污水中的氮和磷進行有效處理的缺陷。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：
一種分段進水多級AO的污水處理裝置，包括厭氧池、進水管和進氣管，以及交替設置的缺氧池、好氧池，所述厭氧池、缺氧池、好氧池從后往前依次回流，所述好氧池后端依次連接有MBR池、脫色消毒儲水池、出水儲水池，所述進水管將污水源引入厭氧池和缺氧池，所述進氣管將空氣引入好氧池；
所述MBR池內部上層清液引入脫色消毒儲水池，所述MBR池內部底層一部分污泥進行水解酸化后與另一部分污泥一同回流至厭氧池中，所述厭氧池內部安裝有攪拌裝置，以及用于附著厭氧氨氧化菌的生物膜載體；
所述厭氧池中的聚磷菌利用引入污水和水解酸化后的污泥進行厭氧釋磷，所述好氧池中的聚磷菌在富氧條件下進行好氧吸磷，所述好氧池在硝化細菌的作用下將引入污水中的氨氮氧化為硝態氮，所述缺氧池在反硝化細菌的作用下將回流的硝態氮還原為亞硝態氮，所述厭氧池中的厭氧氨氧化菌以引入污水中的氨氮、回流的亞硝態氮為底物進行自養脫氮。
優選地，所述MBR池底部與厭氧池之間連接有污泥回流管，所述污泥回流管上安裝有第一污泥回流泵，所述污泥回流管上連接有污泥回流支管，所述污泥回流支管上安裝有第二污泥回流泵，以及用于污泥進行水解酸化的反應罐。
優選地，所述脫色消毒儲水池內部設有用于過濾脫色的活性炭夾層濾膜，所述脫色消毒儲水池內部安裝有UV光反應器，所述UV光反應器包括真空保護罩和UV燈，所述UV燈燈管內部裝有汞蒸氣，所述UV光反應器端部通過密封環與脫色消毒儲水池安裝連接。
優選地，所述攪拌裝置包括固定于厭氧池上的驅動電機，以及與驅動電機驅動軸固定并伸入厭氧池內部的轉軸，所述轉軸上固定有攪拌輥。
優選地，所述厭氧池、缺氧池上連接有與進水管連通的進水支管，所述進水支管上安裝有進水閥。
優選地，所述好氧池底部連接有與進氣管連通的曝氣支管，所述曝氣支管上安裝有進氣閥。
優選地，所述好氧池內部安裝有與曝氣支管連接的曝氣管，所述曝氣管上開設有曝氣孔。
(三)有益效果
與現有技術相比，本發明所提供的一種分段進水多級AO的污水處理裝置，具有以下有益效果：
1)厭氧池中的聚磷菌利用引入污水和水解酸化后的污泥進行厭氧釋磷，好氧池中的聚磷菌在富氧條件下進行好氧吸磷，從而能夠有效去除污水中含有的磷；
2)好氧池在硝化細菌的作用下將引入污水中的氨氮氧化為硝態氮，缺氧池在反硝化細菌的作用下將回流的硝態氮還原為亞硝態氮，厭氧池中的厭氧氨氧化菌以引入污水中的氨氮、回流的亞硝態氮為底物進行自養脫氮，從而能夠有效去除污水中含有的氮。
（發明人：查宏偉;石臺）
