公布日：2022.08.16
申請日：2022.05.10
分類號：C02F9/04(2006.01)I;C02F1/20(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種氨氮廢水處理系統，包括廢水吹脫塔和處理機構，處理機構包括給料塔和循環機構，循環機構包括氨氣回收塔，廢水吹脫塔的頂部固定穿插連接有連接管一，氨氣回收塔的頂部固定穿插連接有連接管二，連接管二的底端固定穿插連接有過濾塔，過濾塔的頂部固定穿插連接有連接管三，連接管三的一端設置有風機，風機的一端設置有連接管四。本發明通過給料塔向廢水吹脫塔中加入氨氮廢水，氨氣由連接管一流入氨氣回收塔的內腔中，對氣體中的氨元素進行回收，而空氣通過連接管二進入過濾塔的內腔中，利用風機的運行將空氣輸送到廢水吹脫塔的內腔中，與氨氮廢水進行吹脫作業，減少氨氮廢水高新氨氮廢水處理設備凈化過程中的二次污染。
權利要求書

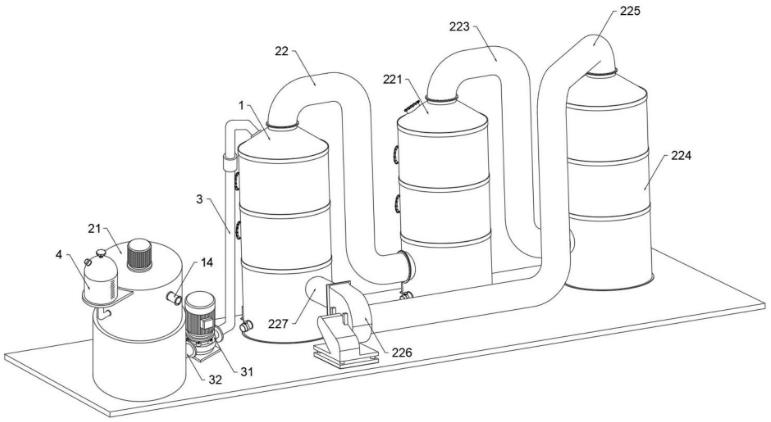

1.一種氨氮廢水處理系統，包括廢水吹脫塔(1)和處理機構(2)，其特征在于，所述處理機構(2)設置于廢水吹脫塔(1)的兩側；所述處理機構(2)包括給料塔(21)和循環機構(22)，所述給料塔(21)設置于廢水吹脫塔(1)的一側，所述循環機構(22)設置于廢水吹脫塔(1)的另一側；所述循環機構(22)包括氨氣回收塔(221)，所述廢水吹脫塔(1)的頂部固定穿插連接有連接管一(222)，所述連接管一(222)的底端與氨氣回收塔(221)的底部固定穿插連接，所述氨氣回收塔(221)的頂部固定穿插連接有連接管二(223)，所述連接管二(223)的底端固定穿插連接有過濾塔(224)，所述過濾塔(224)的頂部固定穿插連接有連接管三(225)，所述連接管三(225)的一端設置有風機(226)，所述風機(226)的一端設置有連接管四(227)，所述連接管四(227)的一端與廢水吹脫塔(1)背面的底部固定穿插連接；所述廢水吹脫塔(1)的一側設置有進料機構(3)，所述給料塔(21)頂部的一側設置有調節機構(4)。
2.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于，所述進料機構(3)包括水泵(31)、進液管(32)、輸送管(33)、安裝管(34)、安裝桿(35)和多個扇葉(36)，所述水泵(31)設置于廢水吹脫塔(1)與給料塔(21)之間，所述進液管(32)的一端與水泵(31)的進水口固定穿插連接，所述進液管(32)的另一端與給料塔(21)一側的底部固定穿插連接。
3.根據權利要求2所述的一種氨氮廢水處理系統，其特征在于，所述輸送管(33)的一端與水泵(31)的出水口固定穿插連接，所述輸送管(33)的另一端與廢水吹脫塔(1)頂部的一側固定穿插連接，所述安裝管(34)與輸送管(33)的頂部固定穿插連接，所述安裝桿(35)設置于安裝管(34)內腔的中部，多個所述扇葉(36)呈環形陣列等距與安裝桿(35)的一端固定連接。
4.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于，所述調節機構(4)包括儲液罐(41)、螺桿(42)、活動板(43)、浮板(44)、多個通槽(45)、多個橡膠塊(46)和兩個滑桿(47)，所述儲液罐(41)設置于給料塔(21)頂部的一側，所述螺桿(42)的底端與儲液罐(41)內壁的底部轉動連接。
5.根據權利要求4所述的一種氨氮廢水處理系統，其特征在于，所述活動板(43)的中部與螺桿(42)的底部螺紋穿插連接，所述浮板(44)的中部與螺桿(42)活動套接，多個所述通槽(45)開設于活動板(43)上，多個所述橡膠塊(46)的下表面與浮板(44)的上表面固定連接，所述滑桿(47)與活動板(43)和浮板(44)的一側滑動穿插連接。
6.根據權利要求2所述的一種氨氮廢水處理系統，其特征在于，所述安裝桿(35)的一端轉動穿插連接有連接塊(5)，所述連接塊(5)的外壁呈環形陣列等距固定連接有多個固定桿(6)，所述固定桿(6)的一端與安裝管(34)的內壁固定連接，所述輸送管(33)的另一端固定安裝有噴淋管(7)，所述噴淋管(7)的底部固定穿插連接有兩個噴淋頭(8)。
7.根據權利要求4所述的一種氨氮廢水處理系統，其特征在于，所述儲液罐(41)一側的底部固定穿插連接有固定管一(9)，所述固定管一(9)的一端與給料塔(21)一側的頂部固定穿插連接，所述儲液罐(41)頂部的一側固定穿插連接有固定管二(10)。
8.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于，所述給料塔(21)的上表面固定安裝有電機(11)，所述電機(11)的輸出端傳動連接有連接桿(12)，所述連接桿(12)的外壁固定連接有多個攪拌桿(13)，所述給料塔(21)正面的頂部固定穿插連接有給料管(14)。
9.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于，所述廢水吹脫塔(1)內壁的底部固定連接有填料層(15)，所述過濾塔(224)內壁的頂部固定連接有兩個過濾層(16)，所述廢水吹脫塔(1)一側的底部固定穿插連接有排水管一，所述氨氣回收塔(221)一側的底部固定穿插連接有排水管二，所述過濾塔(224)一側的中部固定穿插連接有進氣管。
10.根據權利要求1所述的一種氨氮廢水處理系統，其特征在于，所述給料塔(21)的底部固定安裝有保溫層(17)，所述保溫層(17)的內壁固定安裝有電熱管(18)。
發明內容
本發明的目的在于提供一種氨氮廢水處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氨氮廢水處理系統，包括廢水吹脫塔和處理機構，所述處理機構設置于廢水吹脫塔的兩側；
所述處理機構包括給料塔和循環機構，所述給料塔設置于廢水吹脫塔的一側，所述循環機構設置于廢水吹脫塔的另一側；
所述循環機構包括氨氣回收塔，所述廢水吹脫塔的頂部固定穿插連接有連接管一，所述連接管一的底端與氨氣回收塔的底部固定穿插連接，所述氨氣回收塔的頂部固定穿插連接有連接管二，所述連接管二的底端固定穿插連接有過濾塔，所述過濾塔的頂部固定穿插連接有連接管三，所述連接管三的一端設置有風機，所述風機的一端設置有連接管四，所述連接管四的一端與廢水吹脫塔背面的底部固定穿插連接；
所述廢水吹脫塔的一側設置有進料機構，所述給料塔頂部的一側設置有調節機構。
優選的，所述進料機構包括水泵、進液管、輸送管、安裝管、安裝桿和多個扇葉，所述水泵設置于廢水吹脫塔與給料塔之間，所述進液管的一端與水泵的進水口固定穿插連接，所述進液管的另一端與給料塔一側的底部固定穿插連接。
優選的，所述輸送管的一端與水泵的出水口固定穿插連接，所述輸送管的另一端與廢水吹脫塔頂部的一側固定穿插連接，所述安裝管與輸送管的頂部固定穿插連接，所述安裝桿設置于安裝管內腔的中部，多個所述扇葉呈環形陣列等距與安裝桿的一端固定連接。
優選的，所述調節機構包括儲液罐、螺桿、活動板、浮板、多個通槽、多個橡膠塊和兩個滑桿，所述儲液罐設置于給料塔頂部的一側，所述螺桿的底端與儲液罐內壁的底部轉動連接。
優選的，所述活動板的中部與螺桿的底部螺紋穿插連接，所述浮板的中部與螺桿活動套接，多個所述通槽開設于活動板上，多個所述橡膠塊的下表面與浮板的上表面固定連接，所述滑桿與活動板和浮板的一側滑動穿插連接。
優選的，所述安裝桿的一端轉動穿插連接有連接塊，所述連接塊的外壁呈環形陣列等距固定連接有多個固定桿，所述固定桿的一端與安裝管的內壁固定連接，所述輸送管的另一端固定安裝有噴淋管，所述噴淋管的底部固定穿插連接有兩個噴淋頭。
優選的，所述儲液罐一側的底部固定穿插連接有固定管一，所述固定管一的一端與給料塔一側的頂部固定穿插連接，所述儲液罐頂部的一側固定穿插連接有固定管二。
優選的，所述給料塔的上表面固定安裝有電機，所述電機的輸出端傳動連接有連接桿，所述連接桿的外壁固定連接有多個攪拌桿，所述給料塔正面的頂部固定穿插連接有給料管。
優選的，所述廢水吹脫塔內壁的底部固定連接有填料層，所述過濾塔內壁的頂部固定連接有兩個過濾層，所述廢水吹脫塔一側的底部固定穿插連接有排水管一，所述氨氣回收塔一側的底部固定穿插連接有排水管二，所述過濾塔一側的中部固定穿插連接有進氣管。
優選的，所述給料塔的底部固定安裝有保溫層，所述保溫層的內壁固定安裝有電熱管。
本發明的技術效果和優點：
(1)本發明利用廢水吹脫塔、氨氣回收塔、過濾塔和風機相配合的設置方式，通過給料塔向廢水吹脫塔中加入氨氮廢水，廢水在經過吹脫后，溢出的氨元素隨著空氣進入連接管一的內腔中，氨氣由連接管一流入氨氣回收塔的內腔中，對氣體中的氨元素進行回收，而空氣通過連接管二進入過濾塔的內腔中，利用風機的運行，過濾塔中的空氣由連接管三和連接管四進入廢水吹脫塔的內腔中，使得空氣向上輸送，對氨氮廢水進行吹脫作業，減少氨氮廢水凈化過程中的二次污染；
(2)本發明利用螺桿、活動板、浮板、通槽和橡膠塊相配合的設置方式，通過轉動螺桿，帶動活動板在儲液罐的內腔中豎直移動，對活動板下方的空間進行調節，浮板隨著儲液罐內腔中液面的升高進行移動，當浮板的上表面與活動板的下表面相貼合時，橡膠塊與通槽的內腔滑動穿插連接，對通槽的內腔進行封閉，防止加入過量的藥劑，便于對廢水的PH值進行調節；
(3)本發明利用輸送管、安裝管、安裝桿和扇葉相配合的設置方式，通過水泵的運行，使得給料塔中的廢水由輸送管流入廢水吹脫塔中，輸送管中的廢水通過安裝管的內腔，帶動安裝桿多個扇葉進行轉動，對廢水進行攪拌，便于其中氨元素的溢出。
（發明人：陸國華）
